MEDIDORES PARA PRESSÃO DIFERENCIAL COM PISTÃO – SÉRIE 1200

Manômetros ∙ Pressostatos ∙ Transmissores**

Design robusto e à prova de intempéries
● Mede até 150 psi de pressão diferencial
● Suporta até 10.000 psi de pressão de linha
● Aplicações comuns: filtração, nível e vazão

TABELA DE MODELOS

Modelo	Faixa de pressão diferencial	*Pressão máxima de linha/temp.**	Precisão (F.S.)	Opções elétricas
1201PG/PGS/PS PG (Manômetro de Pistão) PGS (Manômetro-Chave de Pistão) PS (Chave de Pistão)	0-5 a 0-150 psid (0-0,33 a 0-10 bar)	3000 psig (200 bar) / 93°C (200°F)	2%	1 chave – sem invólucro
1202PG PG (Manômetro de Pistão)	0-5 to 0-150 psid (0-0.33 to 0-10 bar)	5000 psig (340 bar) / 93°C (200°F)	2%	Não disponível
1203PS/PGS/PT/PGT PS (Chave de Pistão) PGS (Manômetro-Chave de Pistão) PT (Transmissor de Pistão) PGT ( Manômetro Transmissor de Pistão)	0-5 to 0-150 psid (0-0.33 to 0-10 bar)	5000 psig (340 bar) / 93°C (200°F)	2%	1 ou 2 chaves 1 relé ou transmissor Classe 1 Div. 2 Para Classe 1 Div. 1

*Consulte nossos modelos com pressão de linha de 10.000 psig.

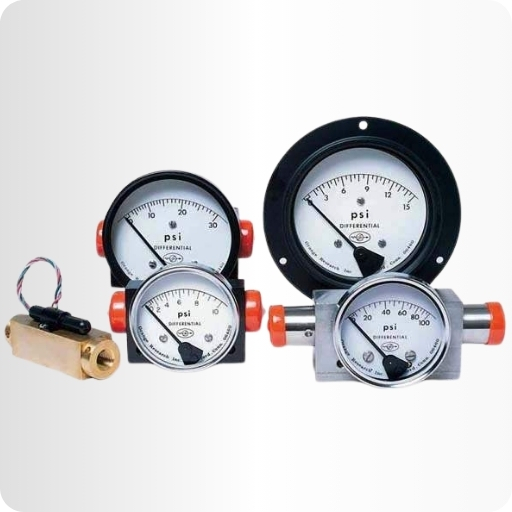

MANÔMETROS DE PRESSÃO DIFERENCIAL COM SENSOR DE PISTÃO

Estes manômetros medem o diferencial de pressão entre dois pontos. Substituindo dois manômetros convencionais, eles fornecem uma leitura única em uma escala de fácil visualização.

São amplamente utilizados em aplicações de filtração, vazão e nível, oferecendo uma alternativa econômica aos modelos com tubo Bourdon ou foles.

Disponíveis em invólucros (e partes molhadas) de alumínio, aço inoxidável, latão ou PVC, com mostradores de 2,5 a 6 polegadas e diversas opções de conexão e montagem.

Observação: Os modelos com pistão são ideais para líquidos, pois permitem mínima migração de fluido entre as portas de alta e baixa pressão. Para ar/gás ou onde a migração é crítica, recomendamos os modelos com diafragma.

CHAVES, RELÉS E TRANSMISSORES

Uma variedade de chaves reed, relés e transmissores pode acompanhar os medidores ou ser fornecida separadamente, sem mostrador. As chaves SPST são oferecidas nas configurações normalmente aberto (N.O.) ou normalmente fechado (N.C.), enquanto as chaves SPDT também estão disponíveis. Os relés DPDT são projetados para aplicações de alta indutância, como aquelas que envolvem motores ou solenoides. Já os transmissores oferecem uma ampla variedade de saídas, incluindo tensão, corrente, frequência ou RS232.

FUNCIONAMENTO

Um diferencial de 15 psi move o sensor (pistão ou diafragma) da porta de alta para a de baixa pressão. O ímã do sensor gira o ponteiro, indicando o valor na escala. Uma chave reed é acionada quando o ímã se aproxima.

OPÇÕES PADRÃO:
PRESSÃO DIFERENCIAL E VAZÃO

Opções de Mostrador e Lente

Lente plástica
Lente inquebrável (não disponível para 2.5″)
Preenchimento com líquido (glicerina)
Preenchimento com líquido (silicone)
Ponteiro seguidor
Caixa do mostrador com revestimento em epóxi (não disponível para 2.5″)
Caixa do mostrador estilo Lexan B (apenas 3.5″)

Opções Especiais de Mostrador

Arco vermelho
Arco multicolorido
Escala dupla
Escala de raiz quadrada para vazão (única)
Escala de raiz quadrada para vazão (dupla)
Faixas fora do catálogo
Mostrador limpo/sujo
Mostrador de alta densidade (mín. 4.5″)
Legenda de serviço (uma linha)
Arte do mostrador em P&B (cobrança única)
Arte do mostrador em 2 cores (cobrança única)*

*Necessária referência Pantone e amostra ou arquivo

Tamanhos Alternativos de Conexão*

1/8″ NPT
1/2″ NPT
MS ou AND
BSP

*Muitos tipos disponíveis – consultar fábrica

Elastômeros*

Vedação com O-ring em Buna-N
Vedação com O-ring em Viton
Vedação com O-ring em EPDM
Vedação com O-ring em fluorossilicone
Vedação com O-ring em Teflon
Vedação com diafragma e O-ring em Buna-N
Vedação com diafragma e O-ring em Viton
Vedação com diafragma e O-ring em EPDM
Vedação com diafragma e O-ring em fluorossilicone

*O-rings sem diafragma são para unidades com pistão

Materiais Alternativos para o Corpo*

Corpo em PVC (modelo 1201)
Corpo em PVC (modelo 1203)

Observação: O PVC tem pressão máxima de linha de 100 psi
*Outros materiais disponíveis sob consulta

Opções Diversas

Ímã/mola revestidos com Teflon
Calibração em aço
Serviço para oxigênio
Serviço para alta temperatura
Etiqueta em aço inoxidável (com fio em SS)
Etiqueta em papel
Pressão reversa
Mola revestida com Teflon* (medidores de vazão)
Cone de medição em Teflon (medidores de vazão)
Fluxo reverso (medidores de vazão)
Fluxo vertical (medidores de vazão)
Calibração especial (medidores de vazão)

*O ímã é sempre revestido com Teflon em medidores de vazão

Opções de Transmissor

Combinação medidor-transmissor (PGT, DGT ou FGT)
Apenas transmissor, sem medidor (PT, DT ou FT)

Suportes para Montagem em Superfície e Tubulação

Tipo A, superfície traseira (1201, 1202, 1502, 1516)
Tipo B, superfície traseira (1203, 1533, 1800)
Tipo C, tubulação (1201, 1202, 1502, 1516)
Tipo D, tubulação (1203, 1533, 1800)
Tipo E, tubulação (1204, 1304, 1504, 1514, 1904)

Opções de Certificação

Certificado de Conformidade
Certificado de Precisão
Conformidade NACE (MR0175)
Certificação de Material
Desenho Certificado

ESTILOS DE CAIXA PARA MEDIDORES

Dois Estilos de Caixa para Mostradores

**Tipo B “Básico”:** Esta é a opção mais popular, pois o medidor é frequentemente suportado pela linha de processo. Um grampo tipo C opcional é oferecido para montagem em painel.
**Tipo F “Com Flange”:** Esta caixa possui furos para montagem em painel. Dois ou três furos são perfurados no flange para aceitar parafusos para montagem nivelada no painel.

Materiais da Caixa do Mostrador (apenas para a caixa, não para o corpo de pressão)

– Mostradores de 2,5″: aço inoxidável

– Mostradores de 3,5″, 4,5″ e 6″: alumínio fundido e usinado com acabamento pintado em preto resistente

Resistência às Intempéries: Todas as nossas caixas são resistentes às intempéries. Este recurso também facilita o preenchimento com líquido, uma opção disponível em todos os medidores padrão.

Suportes de Montagem: consulte-nos para outras opções de montagem

Indicadores Miniaturas de Pressão Diferencial

Nossos indicadores miniaturas de pressão diferencial vêm com padrão com lente moldada de 1″ resistente às intempéries. Um mostrador especial de 2″ também está disponível.

DETALHES ELÉTRICOS: INSTRUMENTOS DE PRESSÃO DIFERENCIAL E VAZÃO

Medidores ∙ Chaves ∙ Transmissores

Chaves e Relés:

Os instrumentos de pressão diferencial e vazão da Orange Research estão disponíveis com chaves e relés para alertar o usuário sobre condições do processo ou controlar equipamentos de processo em valores pré-definidos. Oferecemos chaves SPST, normalmente abertas (N.A.) ou normalmente fechadas (N.F.), e chaves SPDT.

Nossas chaves são chaves reed hermeticamente seladas e vêm com ou sem invólucros, dependendo do modelo. Os modelos com invólucros possuem todas as classificações de segurança comuns para atender a diversos ambientes e mercados. Escolha entre classificações Nema-4X, Classe 1, Divisão 1 ou 2, ou UL, CSA, CE ou ATEX, apenas para citar algumas. Para classificações ou certificações de segurança completas, consulte nossas Folhas de Especificações individuais dos modelos.

A maioria de nossas chaves reed são ajustáveis em campo dentro dos 70% ou 80% superiores da faixa de escala total do instrumento, dependendo do modelo. Consulte nossas Folhas de Especificações para detalhes sobre cada modelo. Todas as chaves são pré-ajustadas para a faixa de escala total, a menos que outro valor seja especificado no momento do pedido. Quando duas chaves são usadas, elas podem ser configuradas independentemente uma da outra.

Nossos relés são ideais para circuitos de alta indutância, como aqueles que incorporam solenoides ou motores. Usamos uma chave reed para acionar o relé em um valor prescrito. Isso isola a chave reed, protegendo-a de correntes ou tensões altas. Alguns modelos permitem dois relés em um único instrumento.

Código

Nº de Chaves

Elementos

Especificações das Chaves (para especificações DC, consulte as folhas individuais)

Disponibilidade

– A

– A – A

SPST

N.A., 125 VAC, 0,7 A

Todos os modelos

Todos, exceto 1201PS, PGS, 1502DS, DGS

– B

– B – B

SPST

N.A., 120 VAC, 0,2 A

Todos os modelos

Todos, exceto 1201PS, PGS, 1502DS, DGS

– C

– C – C

SPST

Forma C, 120 VAC, 0,2 A

Todos os modelos

Todos, exceto 1201PS, PGS, 1502DS, DGS

– R2

Rele

DPDT

Contatos de 10 A, bobina de 115 VAC (padrão)

Todos, exceto 1201PS, PGS, 1502DS, DGS, 1831DS, DGS

**Relés Disponíveis para Chaves à Prova de Explosão**

Código	Nº de Relés	Tipo	Especificações	Disponibilidade
– R1A	1 relé	DPDT	Contatos de 10 A, bobina de 115 VAC (padrão), 240 VAC disponível, com uma entrada comum para bobina e contatos	Todos os modelos à prova de explosão
– R1D	2 relés	DPDT	Contatos de 10 A, bobina de 115 VAC (padrão), com dois pontos de ajuste, entradas separadas para bobinas e contatos	Todos os modelos à prova de explosão

*Instrumentos que aceitam duas chaves reed podem ser fornecidos com uma chave SPST e uma SPDT, se desejado.

Consulte nossas Folhas de Especificações individuais dos modelos para listagens completas de especificações.

Observação:

Os instrumentos da Orange Research utilizam chaves reed hermeticamente seladas de longa vida. Dependendo da carga, as chaves reed podem fornecer entre 1-5 milhões de operações a 240VAC/50W e 5-10 milhões de operações a 110VAC/50W.

Para garantir a vida útil máxima, recomenda-se a aplicação da proteção adequada dos contatos para reduzir ou eliminar o arco ao comutar cargas indutivas. Por exemplo, circuitos AC podem usar um resistor de 100 ohms 1/4W e um capacitor de 0,1μF, 600V em série através dos contatos. Para circuitos DC, use um diodo 1N4004 (ou equivalente) conectado com o cátodo para o positivo através da carga indutiva.

Consulte-nos sobre nossas chaves para Alta Tensão e Alta Temperatura!

Transmissores:

Os sensores de nossos instrumentos incluem um ímã que se move com o sensor conforme as condições de pressão ou vazão mudam. Nossos transmissores incorporam um sensor de efeito Hall que transforma esse movimento em uma saída elétrica. À medida que as condições mudam e o sensor se aproxima do sensor de efeito Hall, há uma mudança na saída do sensor de efeito Hall que é proporcional à leitura de DP ou à taxa de vazão.

Cada transmissor é capaz de fornecer uma saída de tensão, corrente, frequência, RS232 ou relé. O usuário simplesmente seleciona a saída desejada. A compensação de temperatura garante que a saída do transmissor não sofra desvio.

Cada transmissor pode ser instalado como uma conexão de três ou quatro fios. As classificações de segurança dos invólucros das chaves também se aplicam aos transmissores.

OPÇÕES DE MONTAGEM: INSTRUMENTOS DE PRESSÃO DIFERENCIAL

Uma variedade de suportes está disponível para montar instrumentos em paredes, painéis e tubulações. Placas de superfície montam instrumentos nivelados sem chaves externas. Algumas possuem suportes angulares estendidos para acomodar modelos com invólucros de chave ou relé Nema 4X. Grampos para tubulação montam unidades em hastes ou tubulações de vários tamanhos.

*Descrição*	*Modelos Compatíveis*
Suportes montagem em superfície
Tipo A	1201, 1202, 1502, 1516
Tipo B	1203, 1533, série 1800
Suportes mont. tubulação \| (especificar diâmetro)*
Tipo C	1201, 1202, 1502, 1516
Tipo D	1203, 1533, série 1800
Tipo E	Áreas classificadas: 1204, 1304, 1504, 1514, 1804
