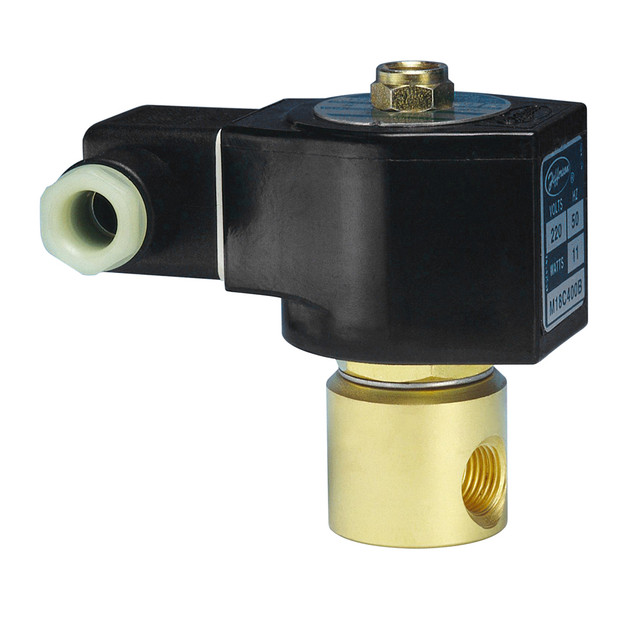

Microválvula Solenoide de 2 Vias para Uso Geral – Série 1327

Principais características

• Normalmente fechado e normalmente aberto.
• Ação direta. Não necessita de pressão diferencial para operar.
• Corpo em latão, ferro, aço inoxidável.
• Assentos: acrilo-nitrila para fluidos neutros até 80ºC e teflon até 180ºC.
• Assentos: neoprene, viton e etil-propileno para outros usos.
• Conexões rosqueadas de 1/4″ BSP ou NPT.
• Bobinas encapsuladas com conexão DIN 43650, formato A.
• Proteção IP65 e NEMA4.

Opções:

· Indicador luminoso de bobina energizada.
· Bobinas e carcaças à prova de explosão e/ou intempéries.
· Operação manual.
· Peso aproximado: 0,5 kg.

Especificações técnicas

Passagem (mm) Coef. Kv  (m3/h) Máx. Dp (bar) Temperatura Máxima e Nº do Catálogo de acordo com o Material do assento Acrilo – Nitrila Neoprene Etil-propileno Viton Teflon 80ºC 80ºC 150ºC 180ºC 180ºC Corpo em latão — Normalmente fechado 1,25 0,05 100 1327BA122 1327BN122 1327BE122 1327BV122 1327BT122 1,75 0,09 35 1327BA172 1327BN172 1327BE172 1327BV172 1327BT172 2,25 0,13 20 1327BA222 1327BN222 1327BE222 1327BV222 1327BT222 3,00 0,26 10 1327BA302 1327BN302 1327BE302 1327BV302 1327BT302 4,00 0,43 5 1327BA402 1327BN402 1327BE402 1327BV402 1327BT402 5,00 0,60 3 1327BA502 1327BN502 1327BE502 1327BV502 – 5,25 0,65 2,2 1327BA522 1327BN522 1327BE522 1327BV522 – Corpo em latão — Normalmente aberto 1,25 0,05 50 1327BA122NA 1327BN122NA 1327BE122NA 1327BV122NA 1327BT122NA 1,75 0,09 20 1327BA172NA 1327BN172NA 1327BE172NA 1327BV172NA 1327BT172NA 2,25 0,13 12 1327BA222NA 1327BN222NA 1327BE222NA 1327BV222NA 1327BT222NA 2,50 0,17 10 1327BA252NA 1327BN252NA 1327BE252NA 1327BV252NA – 3,00 0,26 10 1327BA302INA 1327BN302INA 1327BE302INA 1327BV302INA 1327BT302INA 4,00 0,43 5 1327BA402INA 1327BN402INA 1327BE402INA 1327BV402INA 1327BT402INA

---

Dimensões Gerais



Conexões NPT

Adicione o sufixo “T” ao número de catálogo.
Exemplo: 1327BA122T.

Construções Especiais

Corpo em aço inoxidável:

• AISI 304: Substitua a letra B por S no número de catálogo.
  Exemplo: 1327ST302.
• AISI 316: Substitua a letra B por I no número de catálogo.
  Exemplo: 1327IT302.
• Corpo em ferro: Substitua a letra B por H no número de catálogo.
  Exemplo: 1327HT302.

Bobinas

• CA 50 Hz: 11 W: até 155ºC, tipo MF11C; até 180ºC, tipo MH11C. Disponível para 12V, 24V, 110V, 220V, 240V.
• CA 60 Hz: 13 W: até 155ºC, tipo MF13C; até 180ºC, tipo MH13C. Disponível para 12V, 24V, 110V, 120V, 220V, 240V.
• CC: 19 W: até 180ºC, tipo MH19C. Disponível para 12V, 24V, 110V, 220V.

Opções

• Bobinas à prova de explosão e intempéries.
  Adicione o prefixo ZC ao número de catálogo da válvula.
  Exemplo: ZC1327BA302.
• Bobinas resistentes à água, intempéries e corrosão salina (NEMA 4X).
  Adicione o prefixo YC ao número de catálogo da válvula.
  Exemplo: YC1327BA302.
• Carcaça à prova de explosão e intempéries.
  Adicione o prefixo Z ao número de catálogo da válvula.
  Exemplo: Z1327BA302.
• Operação manual.
  Adicione o sufixo -M ao número de catálogo.
  Exemplo: 1327BA302-M.
• Indicador luminoso de bobina energizada.
  Consulte a seção Bobinas.

---

Recomendações para instalação

• Instale um filtro com porosidade ≤ 100 µm a montante da válvula.
• A válvula permite pressão de saída maior que a pressão de entrada, mas nesses casos a vedação não é garantida quando estiver fechada.

Aplicações de acordo com o material do assento

Material do assento	Temperatura máxima	Usos
Acrilo-nitrila	+80ºC	Água, ar, óleos leves, querosene. Baixo e médio vácuo.
Neoprene	+80ºC	Oxigênio, álcool, argônio, outros gases e líquidos leves não corrosivos. Freon 12.
Etil-propileno	+150ºC	Vapor d’água, água quente, acetona.
Viton	+180ºC	Benzeno, nafta, aromáticos, etc. Gases quentes. Alto vácuo, óleo diesel.
Teflon	+180ºC	Vapor, óleos quentes, fluidos corrosivos.
