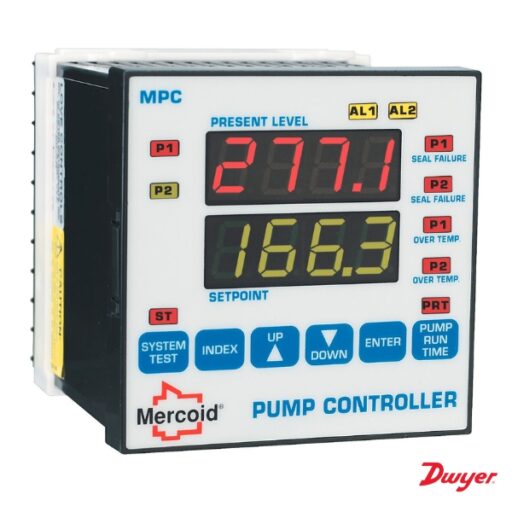

O Controlador de Bombas Mercoid Modelo MPC, distribuído pela Skilltech, proporciona um versátil controle de nível em um invólucro padrão DIN 1/4. Projetado para uso com quase qualquer tipo de transmissor de nível, o MPC indica o nível do atual e o valor principal do ponto de atuação. Inclui um diferencial de nível programável para ligar/desligar uma ou duas bombas, válvulas ou outros dispositivos, através de dois relés SPDT. Caracteriza-se também por dois contatos de alarmes programáveis adicionais, com indicação luminosa na parte frontal.
O MPC é flexível e inclui um menu de programa amigável. A face frontal obedece à Norma NEMA 4X (IP66) para montagem em painel ao ar livre. Combina tantas características em uma única unidade que possibilita a eliminação de inúmeros componentes em um sistema de controle de bombas.
PROTEÇÃO DE BOMBAS PARA CONTROLE DE NÍVEL
- Quando usado com uma bomba submersível incluindo um sensor de umidade, o MPC dispõe de um alarme luminoso contra falha de vedação.
- Quando usado com uma bomba incluindo um termostato, o MPC dispõe de um alarme luminoso que indica o superaquecimento da bomba, providenciando seu desligamento. A bomba poderá voltar a operar automaticamente ou por meio de re-ligação manual após seu desaquecimento.
- Alternador selecionável quando usado com duas bombas para minimizar o desgaste das mesmas. Com o alternador “ligado” uma eventual falha de vedação ou um superaquecimento provocará o acionamento da segunda bomba, interrompendo a atuação do alternador.
- Dispositivo de blindagem do programa e/ou pontos de atuação selecionável pelo usuário.
MONITORAÇÃO DE SISTEMAS
- Transmissor de nível com alimentação integral de 24 VCC.
- Indicação do tempo de operação da bomba através de um botão iluminado no painel frontal.
- Função de Sistema de Teste que simula a entrada do processo para assegurar que as bombas estejam em operação ou para testar o programa sem ter que encher ou esvaziar o tanque.
- Retransmissão de entrada do processo com sinal analógico de corrente (4 a 20 mA) ou voltagem (2 a 10 VCC). O modelo padrão é com sinal de corrente; para sinal de voltagem acrescente o sufixo “-RV” ao número do modelo.
OPCIONAIS:
| Modelo | Descrição |
| RS232 | Comunicações em Série com interface RS-232 Modbus® -RTU. Permite que um computador remoto leia e imprima todos os parâmetros de controle. Acrescente o sufixo – 232. |
| RS485 | Comunicações em Série com interface RS-485 Modbus® -RTU. Permite que um computador remoto leia e imprima todos os parâmetros de controle. Acrescente o sufixo – 485. |
ACESSÓRIOS:
Invólucros à prova de tempo, conforme Norma NEMA 4X:
Invólucro A-900
Controle montado diretamente no painel, na frente do invólucro. O invólucro inclui uma dobradiça frontal e um encaixe com trava.
Invólucro A-901
Janela plástica frontal com painel traseiro para montagem do controle atrás da janela. O invólucro inclui uma dobradiça frontal e um encaixe com trava.
FUNÇÕES NO PAINEL FRONTAL
ESPECIFICAÇÕES TÉCNICAS
Entradas: 4 (ou 0) a 20 mACC ou 2 (ou 0) a 10 VCC selecionáveis.
Impedância de Entrada: Corrente = 10 ohms; Voltagem = 100k ohms.
Capacidades de Saída:
Relés de Controle: Tipo SPDT, com capacidade de 10A @ 240 VCA resistiva, 1/4 hp @ 120 VCA, 1/3 hp @ 240 VCA.
Relés de Alarme: Tipo SPST, com capacidade de 3A @ 240 VCA resistiva, 1/10 hp @ 120 VCA.
Tipo de Controle: Liga/desliga, ação inversa (bomba desligada) ou direta (bomba ligada).
Alimentação: 100 a 240 VCA nominal, +10% -15% , 50 a 400 Hz, fase única; 132 a 240 VCC nominal, +10% -15%.
Consumo de Energia: 7,5 VA no máximo.
Classe de Exatidão: ±0,25% do span, ±1 do dígito menos significativo.
Indicadores Digitais: Dois de 4 dígitos com 7 segmentos de 0,56″ de altura LED s. Superior em vermelho, inferior em verde.
Resolução dos Indicadores: Uma contagem.
Backup de Memória: Memória não volátil (não necessita de baterias).
Comunicações em Série: Opção de RS-232 ou RS-485 com protocolo Modbus®.
Temperatura e Umidade Relativa do Ambiente de Trabalho: -10 a 55ºC (14 a 131ºF)/0 a 90% até 40ºC (104ºF) não condensada, 10 a 50% a 55ºC (131ºF) não condensada.
Classificação do Painel Frontal: Conforme Norma UL Tipo 4X (IP66).
Alimentação de Malha (Isolada): 24 VCC @ 50 mA, regulada.
Falha de Vedação (Sensor de Umidade):
- Alimentação do Sensor de Umidade: 2,5 VCC.
- Corrente de Varredura (Search Current): 3 micro amperes.
Resolução: 10K a 500K ohms em rampas de 10K ohm.
Peso: 454 g (16 oz).
Órgão de Aprovação: UL 508.
PRODUTOS COMPLEMENTARES
APLICAÇÕES
Águas servidas: fossos de lama, clarificadores de tanques de sedimentação, digestores químicos, tanques de alúmen, tanques de armazenamento de produtos químicos, tanques de óleo, lama de cal, caldeiras, reservatórios.
ESPECIFICAÇÕES TÉCNICAS
Materiais em Contato com o Processo: Aço inoxidável 316 e aço inoxidável 15-5 (SS), cabo em Tefzel.
Classe de Exatidão: ±0,25% fundo da escala.
Estabilidade: <0,25% fundo da escala por ano.
Limites de Temperatura: -28,9 a 87,8ºC (-20 a 190ºF).
Faixa de Temperatura Compensada: -17,8 a 82,2ºC (0 a 180ºF).
Limite de Pressão: 2X fundo da escala.
Efeito Térmico: Menor do que 1,0% fundo da escala por 37,7ºC (100ºF).
Alimentação: 9 a 36 VCC.
Sinal de Saída: 4 a 20 mA CC, dois fios.
Tempo de Resposta: Inferior a 5 ms.
Resistência de Isolamento: >10 MOHMS @ 50 VCC.
Conexão Elétrica: Fio flexível.
Proteção Elétrica: Arrestores transcientes duplo contra descargas elétricas superiores aos padrões internacionais, aprovado pela FM e atende as normas EMI/RFI padrão Mil-STD 461/462, incluindo aterramento ao invólucro do transdutor.
Classificação do Invólucro: Projeto à prova de explosão e intrinsecamente seguro com barreiras adequadas.
Orientação da Montagem: Suspenso no tanque abaixo do nível a ser medido. Pode ser colocado na lateral do tanque, em sua parte inferior.
Peso: 6,4 kg (14 lb) sem o cabo.
Característica Padrão: Fornecido com Certificado de Calibração.
Órgão de Aprovação: CE.
MODELOS
| Modelo Número | Faixa de Pressão | Comprimento do Cabo |
| PBLT -5-40
PBLT-10-40 PBLT-15-60 PBLT-20-60 |
0,35 bar (5 psi) (11,54 pés H2O) 0,69 bar (10 psi) (23,09 pés H2O) 1,03 bar (15 psi) (34,63 pés H2O) 1,39 bar (20 psi) (46,18 pés H2O)
|
12,2 m (40 pés) 12,2 m (40 pés) 18,3 m (60 pés) 18,3 m (60 pés)
|
APLICAÇÕES
Monitoramento de poços; Monitoramento de águas freáticas; Reparação ambiental; Monitoramento de águas de superfície, poços e reservatórios de água.
ESPECIFICAÇÕES TÉCNICAS
Materiais em Contato com o Processo: Corpo em aço inoxidável 316, cabo em poliuretana, ponta em PVC.
Classe de Exatidão: ±0,25% fundo da escala.
Estabilidade: <0,25% fundo da escala por ano.
Limites de Temperatura: -40 a 65,6ºC (-40 a 150ºF).
Faixa de Temperatura Compensada: -17,8 a 60ºC (0 a 140ºF).
Limite de Pressão: 1,5X do fundo da escala.
Efeito Térmico: Menor do que 1,0% fundo da escala por 37,7ºC (100ºF).
Alimentação: 9 a 36 VCC.
Sinal de Saída: 4 a 20 mA CC, dois fios.
Tempo de Resposta: Inferior a 5 ms.
Resistência de Isolamento: >10 MOHMS @ 50 VCC.
Conexão Elétrica: Fio flexível.
Proteção Elétrica: Arrestores transcientes duplo contra descargas elétricas superiores aos padrões internacionais, aprovado pela FM e atende as normas EMI/RFI padrão Mil-STD 461/462, incluindo aterramento ao invólucro do transdutor.
Orientação da Montagem: Suspenso no tanque abaixo do nível a ser medido. Pode ser colocado na lateral do tanque, em sua parte inferior.
Característica Padrão: Fornecido com Certificado de Calibração.
Órgão de Aprovação: CE.
MODELOS
| Modelo Número | Faixa de Pressão | Comprimento do Cabo |
|
SBLT-5-40 SBLT-10-40 SBLT-15-60 SBLT-20-60
|
0,35 bar (5 psi) (11,54 pés H2O)
0,69 bar (10 psi) (23,09 pés H2O) 1,03 bar (15 psi) (34,63 pés H2O) 1,39 bar (20 psi) (46,18 pés H2O) |
12,2 m (40 pés)
12,2 m (40 pés) 18,3 m (60 pés) 18,3 m (60 pés) |
