Compacto e de Baixo Custo

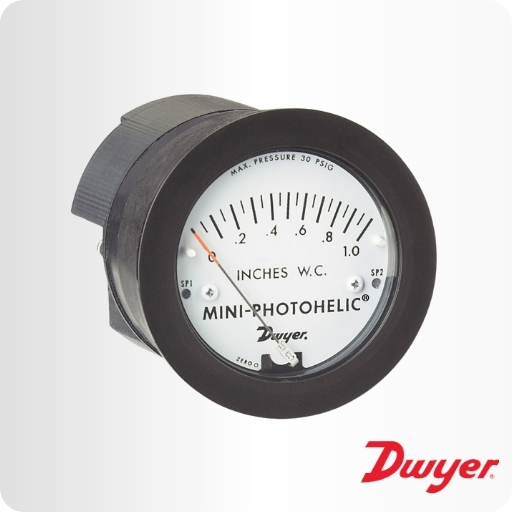

Os Manômetros/Controladores para pressão diferencial Mini-Photohelic da Série MP, distribuídos pela Skilltech, combinam a comprovada tecnologia do manômetro para pressão diferencial Minihelic® II com dois ajustes de contato tipo SPDT. O Mini-Photohelic foi projetado para medir e controlar pressões positivas, negativas ou diferenciais de gases não combustíveis e não corrosivos. A leitura do manômetro independe da operação do contato. O status do contato é visível pelos LED indicadores localizados nas partes frontal e traseira do manômetro. Os pontos de atuação são ajustados pelos botões na parte de trás do instrumento. Este manômetro/controlador extremamente compacto é ideal para aplicações em coifas, coleta de poeira, transporte pneumático e salas limpas.
MODELOS EM ESTOQUE (em negrito)
| Modelo Número | Faixa em Polegadas H2O | Modelo Número | Faixa em Milímetros H2O |
| MP-000
MP-001 MP-002 MP-003 MP-005 MP-010 MP-020 MP-040 MP-060 MP-100 |
0-0,5
0-1,0 0-2,0 0-3,0 0-5,0 0-10 0-20 0-40 0-60 0-100 |
MP-25MM
MP-50MM MP-100MM |
0-25
0-50 0-100 |
| Modelo Número | Faixa em Pascal | ||
| MP-125Pa
MP-250Pa MP-500Pa |
0-125
0-250 0-500 |
||
| Modelo Número | Faixa em PSI | Modelo Número | Faixa em KPa |
| MP-5PSI
MP-10PSI MP-15PSI |
0-5
0-10 0-15 |
MP-1KPa
MP-3 KPa
|
0-1
0-3 |
ESPECIFICAÇÕES TÉCNICAS DO MANÔMETRO
Aplicação: Ar e gases compatíveis não combustíveis.
Materiais em Contato com o Processo: Consulte a Skilltech.
Classe de Exatidão: ±5% fundo da escala @ 21,1°C (70°F). Manômetro montado com a face na posição vertical.
Limites de Pressão: 2,067 bar (30 psi).
Limites de Temperatura: -6,7 a 49°C (20 a 120°F).
Conexões ao Processo: Bico para mangueira para tubos com diâmetro interno de 3/16” (1/8” NPT-M opcional).
Dimensões: 104,78 mm de profundidade x 77,79 mm de diâmetro (4 1/8” x 3 1/16”).
Peso: 652 g (23 oz).
ESPECIFICAÇÕES TÉCNICAS DO CONTATO
Tipo de Contato: 2 relés tipo SPDT.
Capacidade Elétrica: 5A @ 120/240 VCA Resistiva, 5A @ 30 VCC.
Conexões Elétricas: Bloco terminal tipo parafuso. Aceita fio AWG 22-12.
Alimentação Elétrica: 24 VCC / 24 VCA 50/60 Hz 4 watts.
Montagem: Face do manômetro na posição vertical.
Ajuste do Ponto de Atuação: Botões de apertar.
Acessórios Padrão: 2 parafusos para montagem, 1 chave Allen hexagonal de 0,50”.
Órgãos de Aprovação: UL, cUL.
