Faixas a partir de 1” H2O até 150 psid, precisão de ± 0,5%
|
 |
APLICAÇÕES

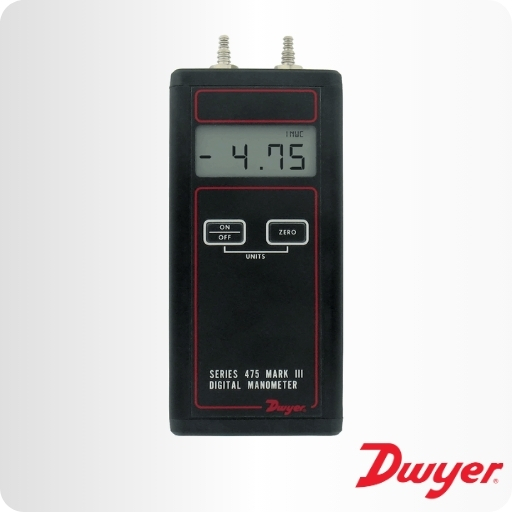

Os Manômetros Digitais Portáteis Mark III da Série 475-FM, distribuídos pela Skilltech, são ideais para calibração em campo, monitoramento, localização de defeitos em sistemas de HVAC, salas limpas ou em outras áreas com sistemas pneumáticos de baixa pressão. Este instrumento versátil mede pressões positivas, negativas ou diferenciais de ar e gases naturais em faixas a partir de 1” H2O (0,249 kPa) até 150 psid (10,34 bar). A Série 475-FM é aprovada e intrinsecamente segura para locais de risco, Classe 1, Div. 1, Grupo A, B, C, D, T4. Sua operação simples e seu mostrador digital de fácil leitura, o tornam o instrumento de teste indispensável para engenheiros, higienistas industriais e técnicos em HVAC. Em conjunto com o Tubo Pitot distribuído pela Skilltech, (veja as seções de Vazão e Velocidade do Ar no site www.hygro-therm.com.br) o Manômetro MK III da Série 475-FM pode ser usado também como um medidor de Velocidade do Ar.
Os Manômetros MK III da Série 475-FM são montados em uma caixa de alumínio extrusado com circuito eletrônico de estado sólido montado em resistente PCB com fibra de vidro. Uma bateria alcalina de 9 volts proporciona até 100 horas de operação. Duas teclas no painel frontal servem para ligar e desligar o instrumento e para selecionar a unidade de medida, métrica ou inglesa, sem necessidade de preparação ou nivelamento. O botão de ajuste zero encontra-se convenientemente localizado na parte superior do instrumento. O mostrador digital LCD possui dígitos grandes, altura de 12,7 mm, para uma fácil leitura, minimizando os erros de coleta de dados. O manômetro apresenta também um indicador de alerta de bateria fraca. O sensor de pressão utilizado é um chip de silicone do tipo piezorresitivo de alta estabilidade. As conexões padronizadas são adaptáveis a dois diâmetros internos de tubos de borracha ou vinil: 1/8” ou 3/16”. Instruções de uso detalhadas, em inglês, encontram-se impressas na parte de trás do instrumento.
ESPECIFICAÇÕES TÉCNICAS
Aplicação: Ar e Gás combustível e compatível.
Exatidão: ± 0,5% fundo da escala, 15.6 a 25.6°C (60-78°F); 1,5% fundo da escala, de 0-15.6°C e 25.6 a 40°C (32-60°F e 78-104°F).
Histerese de pressão: ± 0,1% fundo da escala
Temperatura Compensada: 0 a 40°C
Temperatura de trabalho: -17.8 a 60°C.
Temperatura de Armazenamento: -20 a 80°C
Pressão máxima: Conforme tabela.
Alimentação: Bateria alcalina de 9 volts, incluída porém não ligada.
Conexões de pressão: Duas conexões tipo espiga para uso com mangueiras de diâmetros internos de 1/8” ou 3/16”. Dois adaptadores de compressão para uso com mangueiras de diâmetro interno de 1/8” e diâmetro externo de 3/16”. Somente para os Modelos 475-7 & 475-8.
Duração das baterias: Praticamente 100 horas.
Mostrador Digital: 3½ D LCD, Altura 12,7 mm.
Dimensões: A=166 mm x L=71 mm x E=23 mm (6 9/16” x 2 13/16” x 29/32”).
Peso, incluindo a bateria: 340 gramas (12 oz).
Cuidado especial: Somente os modelos com aprovação FM são adequados para uso com ar e gás natural.
MODELOS DISPONÍVEIS
| MODELO NÚMERO | ESCALA INGLESA | ESCALA MÉTRICA |
PRESSÃO MÁXIMA |
| 475-000-FM | 0-1.000 pol H2O | 0-.2491 KPa | 5 psig |
| 475-00-FM | 0-4.000 pol H2O | 0-.996 KPa | 5 psig |
| 475-0-FM | 0-10.00 pol H2O | 0-2.491 KPa | 5 psig |
| 475-1-FM | 0-20.00 pol H2O | 0-4.982 KPa | 10 psig |
| 475-2-FM | 0-40.0 pol H2O | 0-9.96 Kpa | 10 psig |
| 475-3-FM | 0-200.0 pol H2O | 0-49.82 Kpa | 30 psig |
| 475-4-FM | 0-10.00 psid | 0-.6895 bar | 30 psig |
| 475-5-FM | 0-20.00 psid | 0-1.379 bar | 60 psig |
| 475-6-FM | 0-30.0 psid | 0-2.069 bar | 60 psig |
| 475-7-FM | 0-100 psid | 0-6.895 bar | 150 psig |
| 475-8-FM | 0-150 psid | 0-10.34 bar | 200 psig |
| CÓDIGO A-402 A – Estojo de nylon resistente, de cor cinza, protege todos os Manômetros da Série 475. Possui duplo zíper para acesso rápido e fácil e alça para pendurar na cintura. A=191 mm x L=76 mm x E=57 mm (7 ½”x 3”x 2 ¼”). |  |
CÓDIGO 475 AV – KIT MEDIDOR DE VELOCIDADEDO AR – É composto de um Manômetro Série 475-FM; duas pontas de pressão estática Código A-303; dois tubos de borracha de 275 cm de comprimento com diâmetro interno de 3/16”; um Tubo Pitot nº 166-6-CF; uma broca especial com capacidade de furar por etapas, conforme o orifício, Código A-397; uma régua deslizante de medição de velocidade do ar Código A-532 e manual de instruções Código H-11, tudo embalado em um estojo rígido de plástico moldado, forrado em espuma. Para pedidos, acrescente o sufixo AV ao número de qualquer modelo padrão da Série 475.
Exemplo: 475-1-FM-AV; 475-000-FM-AV. |
