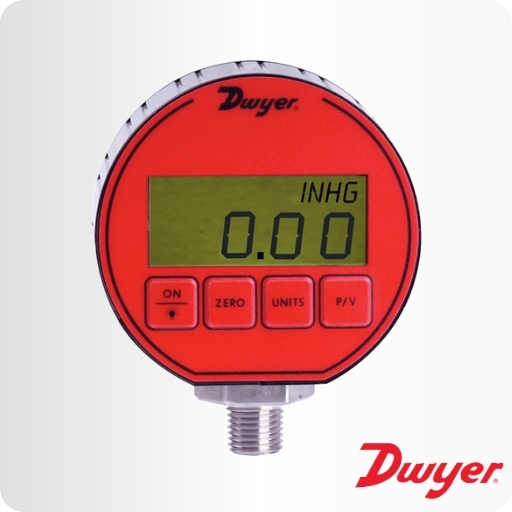

Substitua seus manômetros analógicos ultrapassados pelos novos Manômetros Digitais Série DPG-000 distribuídos pela Skilltech. A Série DPG-000 possui um sensor com exatidão de ±0,5% fundo de escala. O mostrador digital de 4 dígitos reduz o potencial de erros de leitura eliminando a distorção de paralaxe comumente presente nos mostradores analógicos.
A Série DPG-000 é alimentada por duas baterias e dispõe de desligamento automático para economizar as baterias. A duração das baterias é de aproximadamente 2.000 horas. Um teclado de apenas 4 teclas permite fácil acesso às características do instrumento sem necessidade de operar complexos menus ou diferentes combinações de botões. Essas características incluem iluminação de fundo, pico e vale, ajuste de zero automático e conversão das unidades de pressão.
APLICAÇÕES
- Laboratório e Pesquisa
- Compressores
- Equipamentos de Irrigação
- Calibração Analógica
ESPECIFICAÇÕES TÉCNICAS
Aplicação: Líquidos e gases compatíveis.
Materiais em Contato com o Processo: Aço inoxidável tipo 316L.
Material do Invólucro: Cobertura em Policarbonato preto nas tampas frontal e traseira, invólucro em alumínio anodizado extrusado com ranhuras rebaixadas, cobertura de policarbonato, anéis de vedação em Buna-N, sensor construído em aço inoxidável 316L.
Classe de Exatidão: 0,50% fundo de escala, ±1 digito menos significante, 0 a 55°C (32 a 130°F). (Incluindo linearidade, histerese, repetitividade) ±2% fundo de escala @ -12°C (10°F). 5% fundo de escala @ -17,8°C (0°F).
Limites de Pressão: 2 vezes a faixa de pressão para modelos ≤1.000 psi; 5.000 psi para a faixa de 3.000 psi; 7.500 psi para a faixa de 5.000 psi.
Característica do Invólucro: Projetado obedecendo à Norma NEMA 4/4X (IP65).
Limites de Temperatura: -18 a 55°C (0 a 130°F).
Efeitos Térmicos: Entre 21,11 e 54,44°C é 0,018% (Entre 70 e 130°F é 0,016%/F)
Entre 0 e 21,11°C é 0,046% (Entre 32 e 70°F é 0,026%/F)
Entre -12,22 e 0°C é 0,16% (Entre 10 e 32°F é 0,09%/F)
Entre -17,77 e -12,22°C é 0,9% (Entre 0 e 10°F é 0,50%/F)
Dimensões: 7,62 cm (3,00”) de diâmetro externo x 4,82 cm (1,90”) de profundidade (no máximo).
Conexão ao Processo: ¼” NPT-M.
Peso: 275 gramas.
Mostrador Digital: 4 dígitos medindo 10,8 mm x 5,9 mm (0,425 x 0,234 polegadas).
Alimentação: 2 baterias AAA.
Duração da Bateria: Aproximadamente 2.000 horas (Indicador de bateria baixa).
Desligamento Automático: Manômetro: 60 minutos (O desligamento automático pode ser desativado). Iluminação de Fundo: 2 minutos.
Órgãos de Aprovação: CE.
OPÇÕES DE MODELOS
| Modelo
No. |
Faixa psi |
Faixas de Pressão | |||||||||
| kg/cm2 | bar | pol Hg | Pés
H2O |
kPa | oz/pol2 | pol H2O | mbar | cm H2O | mm Hg | ||
| DPG-000 | -14,70-0 | -1,033 | -1,013 | -29,93 | -33,94 | -101,4 | -235,2 | -407,3 | -1013 | -1034 | -760,7 |
| DPG-002 | 15,00 | 1,055 | 1,034 | 30,54 | 34,61 | 103,4 | 240 | 415,2 | 1034 | 1055 | 775,7 |
| DPG-003 | 30,00 | 2,109 | 2,069 | 61,08 | 69,21 | 206,9 | 480 | 830,4 | 2069 | 2109 | 1551 |
| DPG-004 | 50,00 | 3,515 | 3,448 | 101,8 | 115,4 | 344,8 | 800 | 1384 | 3448 | 3515 | 2586 |
| DPG-005 | 100,0 | 7,03 | 6,895 | 203,6 | 230,7 | 689,5 | 1600 | 2768 | 6895 | 7031 | 5172 |
| DPG-006 | 200,0 | 14,06 | 13,79 | 407,2 | 461,5 | 1379 | 3200 | 5536 | |||
| DPG-007 | 300,0 | 21,09 | 20,69 | 610,8 | 692,1 | 2069 | 4800 | 8304 | |||
| DPG-008 | 500,0 | 35,15 | 34,48 | 1018 | 1154 | 3448 | 8000 | ||||
| DPG-009 | 1000 | 70,3 | 68,98 | 2036 | 2307 | 6895 | |||||
| DPG-010 | 3000 | 210,9 | 206,9 | 6108 | 6921 | ||||||
| DPG-011 | 5000 | 351,5 | 344,8 | ||||||||
| DPG-015 | 8000 | 562,4 | 551,6 | ||||||||
Faixa Composta disponível: DPG-20 Faixa: 30”Hg – 0 – 15 psi.
