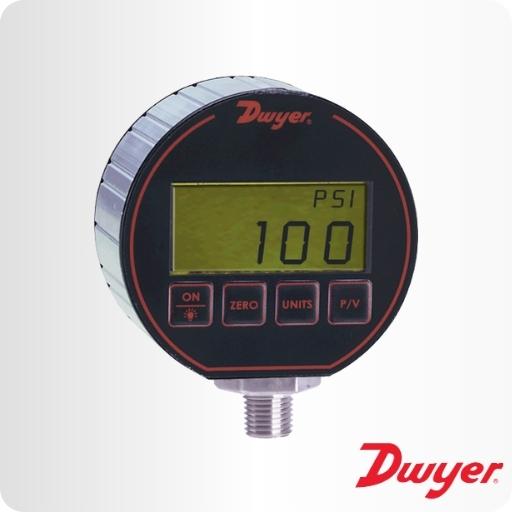

Substitua seus manômetros analógicos ultrapassados pelos Manômetros Digitais da Série DPG-100, distribuídos pela Skilltech. A Série DPG-100 apresenta excelente exatidão de ±0,25% fundo da escala. O mostrador digital LCD de 4 dígitos reduz o potencial de erros de leitura, eliminando o erro de paralaxe que freqüentemente ocorre nos manômetros analógicos.
A Série DPG-100 é alimentada por duas baterias e dispõe de desligamento automático para conservar a vida útil das baterias, possibilitando-lhes uma vida média de 2.000 horas. O teclado de 4 teclas possibilita fácil acesso às características do instrumento, eliminando o uso de menus ou complicadas combinações de teclas. Essas características incluem iluminação de fundo (back light), pico e valley, tara ou zeramento automático e conversão das unidades de medida de pressão.
Aplicações
- Laboratório e Pesquisas
- Compressores e Equipamentos de Irrigação
- Calibração de Manômetros Analógicos
- Mistura de Gases para Scuba Diving
ESPECIFICAÇÕES TÉCNICAS
Aplicação: Líquidos e gases compatíveis e combustíveis.
Materiais em Contato com o Processo: Aço inoxidável Tipo 316L.
Materiais do Invólucro: Policarbonato preto nas tampas frontal e traseira, invólucro em alumínio anodizado extrudado com ranhuras rebaixadas. Cobertura de policarbonato, anéis de vedação em Buna’N. Sensor em aço inoxidável 316L.
Classe de Exatidão: 0,25% fundo da escala. ±1 dígito menos significativo 0 a 21ºC (70ºF) (Incluindo linearidade, histerese, repetibilidade).
Limite de Pressão: 2 x a faixa de pressão para os modelos ≤ 1000 psi; 5000 psi para faixa de 3000 psi; 7500 psi para faixa de 5000 psi.
Configuração do Invólucro: Projetado para atender à Norma NEMA 4/4X (IP66).
Limites de Temperatura: -18 a 55ºC (0 a 130ºF).
Efeito Térmico: Entre 70 e 130ºF é 0,016%/F. Entre 32 e 70ºF é 0,026%/F. Entre 10 e 32ºF é 0,09% / F. Entre 0 e 10ºF é 0,50% / F.
Conexão ao Processo: Rosca de 1/4″ NPT-M.
Mostrador: 4 dígitos (altura 0,425 x 0,234 largura).
Alimentação: Duas baterias AAA – Alcalina.
Duração da Bateria: Tipicamente 2000 horas; indicador de bateria baixa.
Desligamento Automático: Medidor: 2 minutos, ou pode ser mantido ligado. Iluminação de Fundo: desliga após 2 minutos.
Dimensões: Diâmetro externo 3,00″ x 1,90″ de profundidade, no máximo.
Peso: 275 g (8,84 oz).
Órgãos de Aprovação: CE, FM com aprovação de segurança intrinsecamente seguro na Classe I, Divisão 1, Grupos A, B, C e D, para as faixas superiores a 3000 psi.
| Modelo
Número |
Faixa
psi |
Faixas de Pressão | |||||||||
| kg/cm² | bar | pol/Hg | pés/H2O | kPa | Oz/pol | pol/H2O | mbar | Cm/H2O | mm/Hg | ||
| DPG-100* | -14,7-0 | -1,033 | -1,013 | -29,93 | -33,94 | -101,4 | -235,2 | -407,3 | -1013 | -1034 | -760,7 |
| DPG-102 | 15 | 1,055 | 1,034 | 30,54 | 34,61 | 103,4 | 240 | 415,2 | 1034 | 1055 | 775,7 |
| DPG-103 | 30 | 2,109 | 2,069 | 61,08 | 69,21 | 206,9 | 480 | 830,4 | 2069 | 2109 | 1551 |
| DPG-104 | 50 | 3,515 | 3,448 | 101,8 | 115,4 | 344,8 | 800 | 1384 | 3448 | 3515 | 2586 |
| DPG-105 | 100 | 7,03 | 6,895 | 203,6 | 230,7 | 689,5 | 1600 | 2768 | 6895 | 7031 | 5172 |
| DPG-106 | 200 | 14,06 | 13,79 | 407,2 | 461,4 | 1379 | 3200 | 5536 | |||
| DPG-107 | 300 | 21,09 | 20,69 | 610,8 | 692,1 | 2069 | 4800 | 8304 | |||
| DPG-108 | 500 | 35,15 | 34,48 | 1018 | 1154 | 3448 | 8000 | ||||
| DPG-109 | 1000 | 70,3 | 68,98 | 2036 | 2307 | 6895 | |||||
| DPG-110 | 3000 | 210,9 | 206,9 | 6108 | 6921 | ||||||
| DPG-111* | 5000 | 351,5 | 344,8 | ||||||||
*Os Modelos DPG-100 e DPG-111 não possuem aprovação FM.
