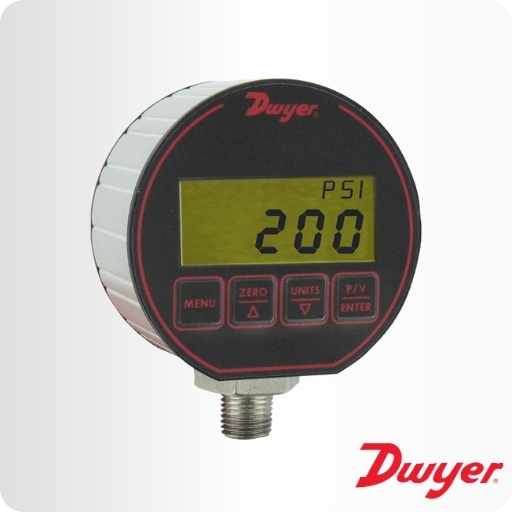

Manômetro Digital Série DPG 200

,

Manômetro 3-em-1, Indicador / Controlador e Transmissor

Categorias: , Marca:
O Manômetro Digital Série DPG-200, distribuído pela Skilltech, possui uma exatidão de ±0,25% fundo da escala. O mostrador digital de 4 dígitos reduz o potencial de erros de leitura com a eliminação de erros de paralaxe comumente produzidos por manômetros analógicos. O DPG-200 é acondicionado em uma caixa de longa durabilidade projetada em alumínio extrusado em conformidade com a Norma NEMA 4X (IP66). É alimentado por 12-24 V CC/CA e apresenta dois pontos de ajuste de alarme com saída de processo de 4-20 mA. Um teclado de quatro teclas permite acesso fácil às características do manômetro, que incluem: iluminação de fundo (back-light) no mostrador digital, funções de pico e vale, zeramento automático e conversão das unidades de medida de pressão.

APLICAÇÕES



  • Controle de Níveis
  • Controle de Bombas
  • Controle de Processos
  • Controle de Compressores



ESPECIFICAÇÕES TÉCNICAS



  • MANÔMETRO



Aplicação: Líquidos e gases não combustíveis compatíveis com as partes em contato com o processo.

Partes em contato com o Processo: Aço inoxidável 316L.

Configuração da Caixa: Parte frontal e tampa traseira em policarbonato preto. Caixa em alumínio anodizado extrusado com ranhuras. Envoltório em policarbonato. Anéis de vedação em Buna-N. Construção do Sensor em aço inoxidável 316L.

Classe de Exatidão: 0,25% fundo da escala, ±1 dígito menos significativo (incluindo linearidade, histerese e repetividade).

Limites de Pressão: 2 X a faixa de pressão nos modelos 1000 psi; 5000 psi nos modelos com faixa de pressão de 3000 psi; 7500 psi nos modelos com faixa de pressão de 5000 psi.

Limites de Temperatura: 0 a 70 ºC (0 a 158ºF).

Conexão ao Processo: 1/4” NPT-M.

Mostrador Digital: 4 dígitos LCD (altura 11m x 6mm).

Dimensões: Diâmetro externo de 76.20mm (3,00”) x profundidade de 40.39mm (1,90”) (não incluindo os cabos).

Peso: 275 g.



  • ESPECIFICAÇÕES DO CONTATO ELÉTRICO



Tipo de Contato: 2 contatos SPDT forma C.

Configuração Elétrica: 0,5A @ 125VCA resistiva, 1A @ 24 VCC

Diferencial do Relé: 1 dígito menos significativo.

Conexões Elétricas: Cabo de 91 cm (3 pés).

Orientação da Montagem: Em qualquer posição.

Ajuste do Ponto de Atuação: Através do menu.



  • TRANSMISSOR



Limites de Temperatura: 0 a 70 ºC (0 a 158ºF).

Efeitos Térmicos: Entre 70 e 158ºF = 0,016%/ºF. Entre 0 e 70 ºF = 0,026%/ºF.

Alimentação: 12-24 VCA ± 20% 50-400 Hz, 12-24 VCC ± 20%.

Sinal de Saída: 4-20 mA.

Resistência da Malha Fechada: 600 ohms no máximo.

Consumo de Energia: 0,8 W no máximo.

Conexões Elétricas: Cabo de 91 cm (3 pés).

Configuração da Caixa: NEMA 4X (IP66).

Órgão de Aprovação: CE.



OPÇÕES DE MODELOS

MODELO

NÚMERO

FAIXA

PSI

FAIXAS DE PRESSÃO
kg/cm² bar pol Hg Pés H2O ft sw* kPa oz/pol² pol H2O mbar cm H2O mm Hg
**DPG-200 -14,70-0 -1,033 -1,013 -29,93 -33,94 -33,06 -101,4 -235,2 -407,3 -1013 -1034 -760,7
DPG-202 15,00 1,055 1,034 30,54 34,61 33,73 103,4 240 415,2 1034 1055 775,7
DPG-203 30,00 2,109 2,069 61,08 69,21 67,45 206,9 480 830,4 2069 2109 1551
DPG-204 50,00 3,515 3,448 101,8 115,4 112,4 344,8 800 1384 3448 3515 2586
DPG-205 100,0 7,03 6,895 203,6 230,7 224,8 689,5 1600 2768 6895 7031 5172
DPG-206 200,0 14,06 13,79 407,2 461,4 449,7 1379 3200 5536
DPG-207 300,0 21,09 20,69 610,8 692,1 674,5 2069 4800 8304
DPG-208 500,0 35,15 34,48 1018 1154 1124 3448 8000
DPG-209 1000 70,3 68,98 2036 2307 2248 6895
DPG-210 3000 210,9 206,9 6108 6921 6745
DPG-211 5000 351,5 344,8

* ft sw = pés de água marítima a 4ºC

** Vacuômetro
