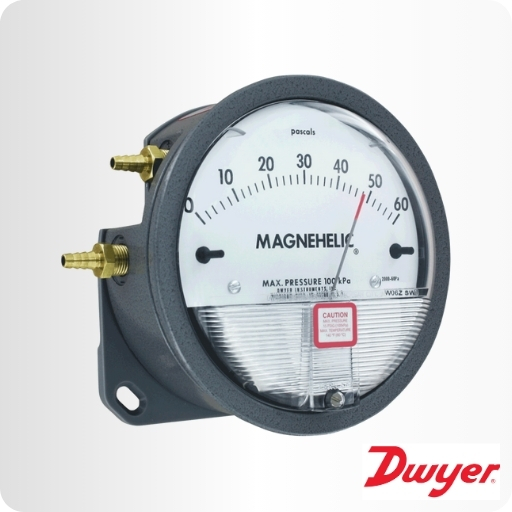

Manômetro para Pressão Diferencial Magnehelic Série 2000

,

ESPECIFICAÇÃO TÉCNICA

Aplicação: Ar e gases não combustíveis compatíveis (opção para gás natural disponível). Observação: Pode ser usado com hidrogênio. Solicite um diafragma de Buna-N. As pressões devem ser inferiores a 35 psi.

Materiais em contato com o processo: Consulte-nos.

Invólucro: Alumínio fundido com tampa acrílica. O acabamento externo é revestido de cinza resistente a testes de corrosão por névoa salina de 168 horas.

Exatidão: Mais ou menos 2% do fundo de escala (3% para modelos -0 e 4% para modelos -00 e demais faixas), em até 21.1ºC.

Limites de Pressão: -20 in Hg a 15 psig (-0,677 a 1,034 bar); Opção MP: 35 psig (2,41 bar); Opção HP: 80 psig (5,52 bar).

Classificação do Invólucro: IP67

Sobrepressão: Tampão de alivio se abre em aproximadamente 25 psig (1,72 bar), apenas para manômetros padrão

 Limite de Temperatura: -6,67 a 60°C. -28°C com opção de baixa temperatura.

Orientação de Montagem: Diafragma na posição vertical. Consulte-nos para outras orientações.

Conexões: Entradas de alta e baixa pressão em duplicata 1/8″NPT fêmea, um par na lateral, e um par atrás.

Peso: 510 gramas. Modelos MP & HP 963 gramas.

Acessórios Padrão: Dois plugues NPT de 1/8″ para conexões de pressão, dois adaptadores de rosca para tubo de borracha de 1/8″ e três adaptadores de montagem embutidos com parafusos. (Para os manômetros MP & HP, os adaptadores são substituídos por um anel de retenção para montagem).

Conformidade: Atende aos requisitos técnicos da Diretiva da UE 2011/65/EU (RoHS II). Observação: Modelos -SP não aprovados para RoHS.

 * Modelos para baixa temperatura disponível como opção especial.

* Para aplicações com elevadas taxas de ciclos na pressão nominal total do manômetro, recomenda-se utilizar a faixa seguinte. Ver opcionais para média em alta pressão no lado inferior esquerdo.

Categorias: , Marca:

Manômetro para Pressão Diferencial Magnehelic® Série 2000

Indicado para baixa pressão do ar ou gás, negativa, positiva ou diferencial.

Exatidão 2%. Mais de 100 Faixas de Medição

Selecione os Manômetros de Pressão Diferencial Série 2000 Magnehelic® para uma medição versátil de baixa pressão diferencial, com uma ampla variedade de modelos para escolher. Emprega um mecanismo de movimento livre de fricção, responde rapidamente a variações de baixa pressão de ar e gases não corrosivos, positivo, negativo (vácuo) ou diferencial. Projetado para suportar choques, vibrações , sobre pressão e é à prova de intempéries com classificação IP67. O manômetro não usa fluídos que evaporam, congelam ou que causem problemas tóxicos.

Selecione a opção -HA (High Accuracy) para uma precisão de até 1% da escala total. Esta opção também pode incluir, uma sobreposição de escala espelhada e um certificado de calibração de 6 pontos.

Amplamente usados em sistemas de medições de pressão em ventiladores, sopradores, resistência dos filtros, velocidade do ar, tiragem de chaminés, queda de pressão em placas de orifícios transversal, nível de líquidos em sistemas com borbulhador e amplificador de fluídos ou sistemas fluídicos.

Montagem. Um único tamanho de caixa padronizada é usado na maioria das faixas dos manômetros Magnehelic. A montagem pode ser executada em superfície ou embutida com acessórios padronizados fornecidos. O Kit de acessórios opcional A-610 para tubulações, permite instalações na vertical, e horizontal em tubulações desde 1 “até 2”. Apesar de calibrados para posição vertical, faixas acima de 25mm podem ser utilizada em qualquer ângulo, simplesmente ajustando-se o zero mecânico. De qualquer maneira deve ser calibrado na posição que esteja sendo utilizado para obter a máxima precisão. Estas características tornam o manômetro Magnehelic ideal em aplicações estacionárias ou portáteis. Um furo de 116mm é requerido para montagens embutidas em painéis. Acessórios de montagens completo e conexões mais manual de instruções, são fornecidos com cada instrumento.

Válvula de escape (alivio). Nas aplicações onde a alimentação for contínua e o manômetro Magnehelic é conectado com tubulação metálica ou plástica de difícil remoção, sugerimos o uso da válvula de escape A-310 da Dwyer para ser conectada ao manômetro. A pressão pode então ser removida para checar o ajuste de zero do manômetro.

Modelos para média e alta pressão. A instalação é similar ao manômetros standard, exceto o furo de 122.24mm, para montagem embutida. O manômetro para média pressão suporta pressão interna até 35 psig e para alta pressão até 80 psig. Disponível em todas escalas. Devido o maior tamanho do manômetro, não será possível a utilização com o estojo portátil. Peso: 737 gramas. (A instalação da válvula de segurança A-321 nos manômetros de pressão standard Magnehelic, fornece adequada proteção contra sobre pressão ocasionais. Ver boletim S-101).

BENEFÍCIOS/CARACTERÍSTICAS

· O visor de plástico sem distorção permite fácil leitura à distância.

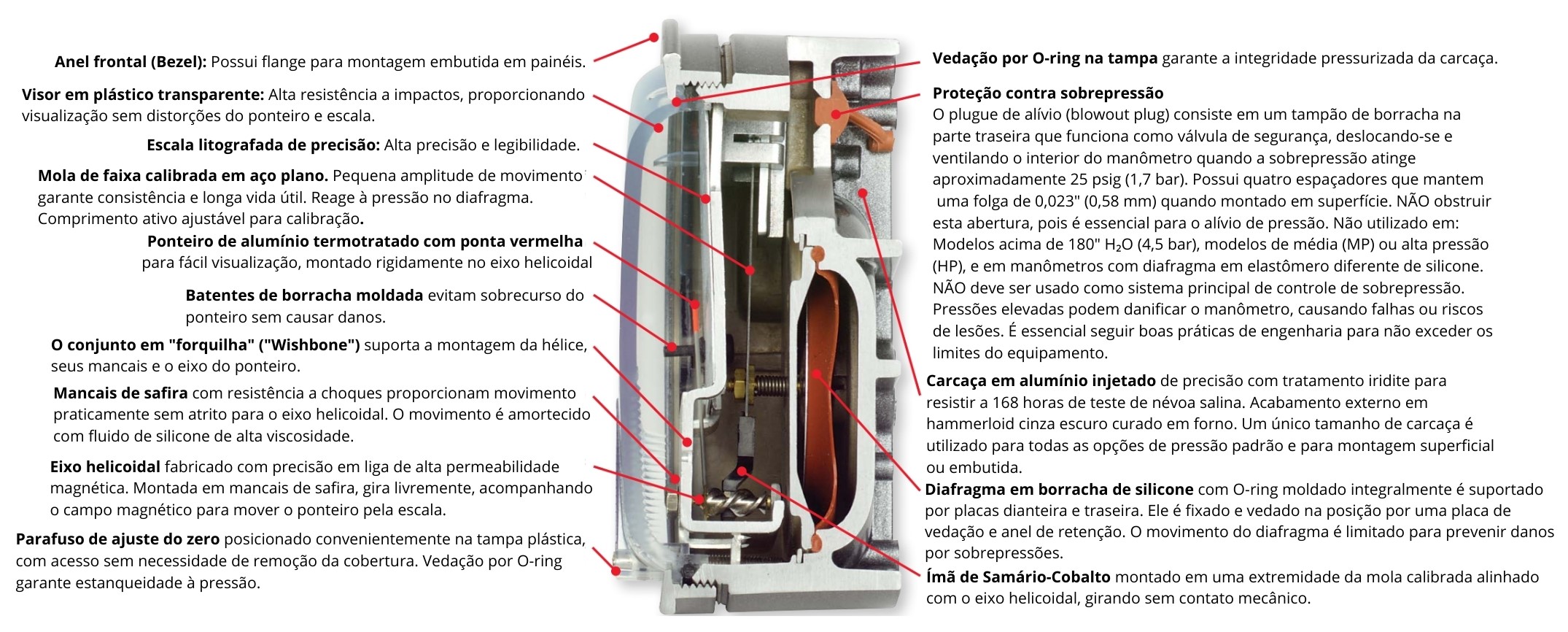

· O design patenteado proporciona resposta rápida às mudanças de pressão, sem atrasos na avaliação de situações críticas.

· A carcaça robusta e os componentes de alta qualidade garantem longa vida útil e minimizam o tempo de inatividade.

· A opção de alta precisão é duas vezes mais precisa do que o manômetro Magnehelic® padrão.



TABELA DE MODELOS

MODELOS COM ESCALA/LEITURA EM PA/PASCALS

MODELO

NÚMERO

FAIXA DE MEDIÇÃO

EM PASCALS

MENOR

DIVISÃO

2000-60NPa

-10-0-50

2.0

2000-30Pa

0-30

2.0

2000-60Pa

0-60

2.0

2000-100Pa

0-100

2.0

2000-125Pa

0-125

5.0

2000-250Pa

0-250

5.0

2000-300Pa

0-300

10.0

2000-500Pa

0-500

10.0

2000-750Pa

0-750

25.0

2000-1000Pa

0-1000

20.0

MODELOS COM ESCALA/LEITURA EM PA COM ZERO CENTRAL

MODELO

NÚMERO

FAIXA DE MEDIÇÃO

MENOR

DIVISÃO

2300-60Pa

30-0-30

2.0

2300-100Pa

50-0-50

2.0

2300-120Pa

60-0-60

2.0

2300-200/Pa

100-0-100



2300-250Pa

125-0-125

5.0

2300-300Pa

150-0-150



2300-500Pa

250-0-250

10.0

2300-1000Pa

500-0-500



MODELOS COM ESCALA/LEITURA EM KPA/KILO PASCAL

MODELO

NÚMERO

FAIXA DE MEDIÇÃO

EM KILO PASCALS

MENOR

DIVISÃO

2000-0.5KPa

0-0.5



2000-1KPa

0-1

.02

2000-1.5KPa

0-1.5

.05

2000-2KPa

0-2

.05

2000-2.5KPa

0-2.5



2000-3KPa

0-3

.10

2000-4KPa

0-4

.10

2000-5KPa

0-5

.10

2000-8KPa

0-8

.20

2000-10KPa

0-10

.20

2000-15KPa

0-15

.50

2000-20KPa

0-20

.50

2000-25KPa

0-25

.50

2000-30KPa

0-30

1.0

MODELOS COM ESCALA/LEITURA EM MM-H2O

MODELO

NÚMERO

FAIXA DE MEDIÇÃO

EM MM- H2O

MENOR

DIVISÃO

2000-5MM

-1-0-5

.20

2000-6MM

0-6

.20

2000-10MM

0-10

.20

2000-15MM

0-15



2000-25MM

0-25

.50

2000-30MM

0-30

1.0

2000-50MM

0-50

1.0

2000-80MM

0-80

2.0

2000-100MM

0-100

2.0

2000-125MM

0-125



2000-150MM

0-150



2000-200MM

0-200

5.0

2000-250MM

0-250

5.0

2000-300MM

0-300

10.0

 MODELOS COM ESCALA/LEITURA EM MM-H2O COM ZERO CENTRAL

MODELO

NÚMERO

FAIXA DE MEDIÇÃO

MENOR

DIVISÃO

2300-6MM

3-0-3



2300-10MM

5-0-5



2300-12MM

6-0-6

.20

2300-20MM

10-0-10

.50

2300-30MM

15-0-15

1.0

2300-40MM

20-0-20

1.0

2300-80MM

40-0-40

2.0

2300-100MM

50-0-50

2.0

2300-200MM

50-0-50

5.0

2300-250MM

125-0-125

10.0

2300-300MM

150-0-150

10.0

2300-500MM

250-0-250

10.0

2300-600MM

300-0-300

20.0

2300-1000MM

500-0-500

20.0

MODELOS COM ESCALA/LEITURA EM CM-H2O

MODELO

NÚMERO

FAIXA DE MEDIÇÃO

EM CM- H2O

MENOR

DIVISÃO

2000-15CM

0-15

.50

2000-20CM

0-20

.50

2000-25CM

0-25

.50

2000-50CM

0-50

1.0

2000-80CM

0-80

2.0

2000-100CM

0-100

2.0

2000-150CM

0-150

5.0

2000-200CM

0-200

5.0

2000-250CM

0-250

5.0

2000-300CM

0-300

10.0

MODELOS COM ESCALA/LEITURA EM CM-H2O COM ZERO CENTRAL

MODELO

NÚMERO

FAIXA DE MEDIÇÃO

MENOR

DIVISÃO

2300-4CM

2-0-2

0.1

2300-10CM

5-0-5

0.2

2300-30CM

15-0-15

1.0

2300-60CM

30-0-30

2.0

 MODELOS COM ESCALA/LEITURA EM POLEGADAS-H2O

MODELO

NÚMERO

FAIXA DE MEDIÇÃO

EM POLEGADAS- H2O

MENOR

DIVISÃO

2000-00N

.05-0-2

.005

2000-00

0-.25

.005

2000-0

0-.50

.01

2001

0-1.0

.02

2002

0-2.0

.05

2003

0-3.0

.10

2004

0-4.0

.10

2005

0-5.0

.10

2006

0-6.0

.20

2008

0-8.0

.20

2010

0-10

.20

2012

0-12



2015

0-15

.50

2020

0-20

.50

2025

0-25

.50

2030

0-30

1.0

2040

0-40

1.0

2050

0-50

1.0

2060

0-60

2.0

2080

0-80

2.0

2100

0-100

2.0

2120

0-120



2150

0-150

.50

2160

0-160



2180

0-180



2250

0-250



MODELOS COM ESCALA/LEITURA EM POLEGADAS-H2O COM ZERO CENTRAL

MODELO

NÚMERO

FAIXA DE MEDIÇÃO

MENOR

DIVISÃO

2300-00

0.125-0-0.125



2300-0

.25-0-.25

.01

2301

.5-0-.5

.02

2302

1-0-1

.05

2304

2-0-2

.10

2310

5-0-5

.20

2320

10-0-10

.50

2330

15-0-15

1.0


MODELOS COM ESCALA/LEITURA EM MBAR

MODELO

NÚMERO

FAIXA DE MEDIÇÃO

EM MBAR

MENOR

DIVISÃO

2000-25MBAR

0-25

.05

2000-30MBAR

0-30

1.0

2000-100MBAR

0-100

2.0

2000-200MBAR

0-200

5.0

2000-250MBAR

0-250

5.0

MODELOS COM ESCALA/LEITURA EM PSI/LIBRAS

MODELO

NÚMERO

FAIXA DE MEDIÇÃO

EM PSI/LIBRAS

MENOR

DIVISÃO

2201

0-1

.02

2202

0-2

.05

2203

0-3

.10

2204

0-4

.10

2205

0-5

.10

2210*

0-10

.20

2215*

0-15

.50

2220*

0-20

.50

2230**

0-30

1.0

*MP opção standard

**HP opção standard

MODELOS COM ESCALA/LEITURA EM VELOCIDADE E PRESSÃO

MODELO

NÚMERO

FAIXA DE MEDIÇÃO

EM VELOCIDADE

FAIXA DE MEDIÇÃO

EM PRESSÃO

195387-00

0 a 10m/seg

0 a 60Pa

195388-00

0 a 14m/seg

0 a 125Pa

195389-00

0 a 20m/seg

0 a 250Pa

195390-00

0 a 28m/seg

0 a 500Pa

2005-MV

0 a 45m/seg

0 a 1,25kPa

2008-MV

0 a 57m/seg

0 a 2kPa

170028-00

0 a 14m/seg



2000-00AV

300 a 200 pés por minuto

0 a .25”H2O

2000-0AV

500 a 800 pés por minuto

0 a .50”H2O

2001-AV

500 a 4000 pés por minuto

0 a 1.0”H2O

2002-AV

1000 a 5600 pés por minuto

0 a 2.0”H2O

2005-AV

2000 a 8800 pés por minuto

0 a 5.0”H2O

PARA USO COM TUBO DE PITOT

CALIBRADO NA POSIÇÃO VERTICAL

MODELOS COM ESCALA/LEITURA DUPLA INGLESA/MÉTRICA



MODELO

NÚMERO

FAIXA DE MEDIÇÃO

EM POLEGADAS-H2O

FAIXA DE MEDIÇÃO

EM PA OU KPA

2000-00D

0-.25

0 a 62Pa

2000-0D

0-0.5

0 a 125Pa

2001D

0-1.0

0 a 250Pa

2002D

0-2.0

0 a 500Pa

2003D

0-3.0

0 a 750Pa

2004D

0-4.0

0 a 1.0kPa

2005D

0-5.0

0-1.25kPa

2006D

0-6.0

0-1.5kPa

2008D

0-8.0

0-2.0kPa

2010D

0-10

0-2.5kPa

2015D

0-15

0-3.7kPa

2020D

0-20

0-5kPa

2025D

0-25

0-6.2kPa

2050D

0-50

0-12.4kPa

2060D

0-60

0-15kPa

 Para mais modelos e faixas detalhadas, consulte a documentação do fabricante.



UNIDADES DE VELOCIDADE E FLUXO VOLUMÉTRICO Estão disponíveis faixas de medição que exibem unidades de velocidade (FPM, m/s) ou unidades de fluxo volumétrico (SCFM, m3/s, m3/h). Para escalas de fluxo volumétrico, especifique a taxa máxima de fluxo e sua correspondente pressão. Exemplo: 0,5 in w.c. = 16.000 CFM.

ACESSÓRIOS OPCIONAIS

A-432: Kit portátil; combina estojo de transporte com qualquer manômetro Magnehelic® de faixa padrão, exceto conexões de alta pressão. Inclui mangueira de 2,7m de 3/16″, suporte de montagem e tubo terminal com suporte.

A-605: Kit de filtro de ar; adapta qualquer Magnehelic® padrão para uso como manômetro de filtro de ar. Inclui suporte de montagem de alumínio com parafusos, dois tubos de alumínio de 1,5 m de comprimento e 1/4″, duas pontas de pressão estática e duas válvulas de ventilação plásticas moldadas, com conexões de compressão integradas.

A-605B: Kit de filtro de ar para manômetro; inclui duas válvulas plásticas de abrir/fechar, duas pontas estáticas de aço de 4″, tubo plástico e flange de montagem.

A-605C: Kit de filtro de ar para manômetro; inclui duas válvulas plásticas de abrir/fechar, duas pontas estáticas plásticas, tubo plástico e flange de montagem.

A-135: Junta de borracha para montagem em painel.

A-310A: Válvulas de ventilação de 3 vias para aplicações onde a pressão é contínua e o manômetro Magnehelic® está conectado por tubo de metal ou plástico que não pode ser facilmente removido.

A-321: Válvula de alívio de segurança.

A-401: Estojo de transporte de plástico.

A-448: Kit de ímã de 3 peças para montagem direta do manômetro Magnehelic® em superfície magnética.

A-299: Montagem em superfície embutida em suporte metálico cor cinza.

A-300: Suporte para montagem flush.

A-432: Kit portátil/Estojo com acessórios.

A-610: Suporte para montagem em tubulação.

Opções:

Adicionar sufixo para acessórios opcionais – exemplo: HT-2001-ASF.

ASF: Bandeira de Sinalização.

HP: Opção para pressão de linha alta (80 Psig).

LT: Opção para temperatura baixa -20ºF.

MP: Opção para pressão de linha até 35 Psig.

SP: Opção com indicação LED.

SO: Transparência colorida para destacar escala em vermelho, verde ou combinado.

SF: Isento de silicone.
