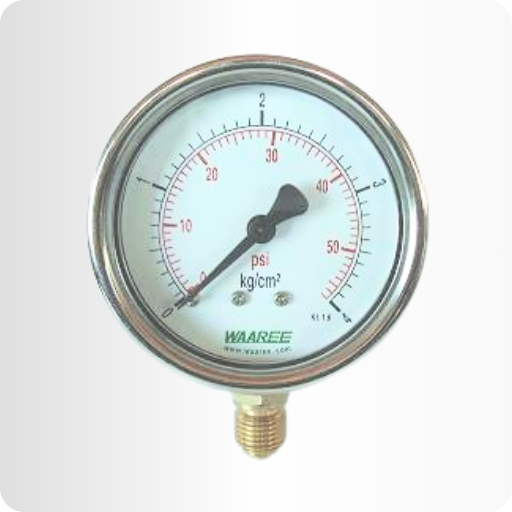

Manômetros de Processos Industriais e Agro-Industrial Série AT D2

,

Categorias: , Marca:

Características Especiais:



Caixa em aço inox,

Construção robusta,

Pode ser utilizado com ou sem enchimento de glicerina.

Modelos de uso geral com aprovação EN 837-1



Aplicações:



Óleo; água; sistemas hidráulicos e pneumáticos; bombas; compressores e máquinas à diesel.

Especificações técnicas:

Invólucro padrão circular: f = 63mm



Faixa de exatidão ± 1,6% do fundo de escala
Temperatura ambiente Máximo de + 65º C
Temperatura de operação Máximo de + 120º C
Pressão de operação 75% do fundo de escala
Limite de sobrepressão 30% para faixas de pressão até 400 kgf/cm2
Caixa e anel Aço inox 304, tipo circular
Bourdon Liga de cobre até 70 kgf/cm2

Aço inox 316 acima de 70 kgf/cm2 até 400 kgf/cm2

Soquete Liga de cobre
Conexão ao Processo ¼” BSP-M
Partes móveis Liga de cobre
Junções Cobre estanhado até 70 kgf/cm2

acima de 70 kgf/cm2 até 400 kgf/cm2 com solda prata

Grau de Proteção Á Prova de Tempo IP 65
Mostrador Em alumínio com serigrafia das graduações em preto com fundo branco
Ponteiro Em plástico preto
Visor Em plástico resistente
Plugue do preenchimento Neoprene
Vedações Neoprene



Modelos com preenchimento de glicerina:



Faixa de exatidão ± 1,6% do fundo de escala
Temperatura ambiente Máximo de + 65º C
Temperatura de operação Máximo de + 65º C
Visor Em plástico resistente
Líquido de preenchimento Glicerina 98% (outros disponíveis como opção)
Outras características De acordo com a versão padrão



Modelo à seco mas com possibilidade de preenchimento:



Código de opção Com capacidade de preenchimento com líquido de amortecimento
FG Líquido utilizado glicerina 98%







CÓDIGO FAIXA DE MEDIÇÃO PRESSÃO DE LINHA
AT-D2-FG-2KG 0 – 2KG/CM² 30 PSI
AT-D2-FG-4KG 0 – 4KG/CM² 60 PSI
AT-D2-FG-7KG 0 – 7KG/CM² 105 PSI
AT-D2-FG-10KG 0 – 10KG/CM² 150 PSI
AT-D2-FG-14KG 0 – 14KG/CM² 210 PSI
AT-D2-FG-21KG 0 – 21KG/CM² 315 PSI
AT-D2-FG-28KG 0 – 28KG/CM² 400 PSI
AT-D2-FG-35KG 0 – 35KG/CM² 500 PSI
AT-D2-FG-40KG 0 – 40KG/CM² 600 PSI
AT-D2-FG-70KG 0 – 70KG/CM² 1000 PSI
