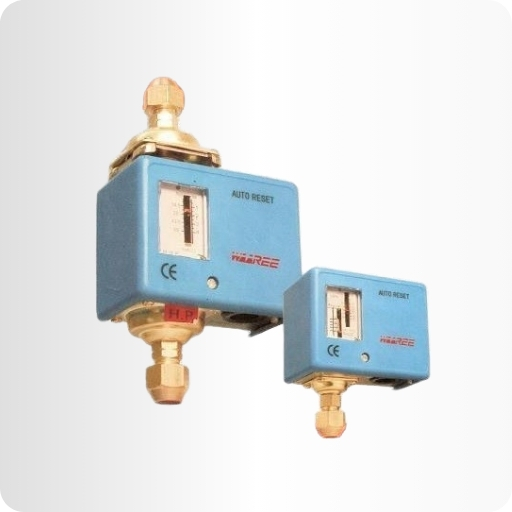

Pressostatos para Aplicações Industriais Séries UT e DP4 – Waaree

,

  • Faixas de operação: vide tabela abaixo.
  • Diferencial e banda morta: fixa e ajustável.
  • Repetividade: ±2% FSR.
  • Precisão da Escala: ±5% FSR.
  • Grau de proteção: IP 32.
  • Contato: SPDT tipo micro-switch.
  • Elemento sensor: fole em bronze fosforoso.
  • Montagem: direta ou fixação em painel.
  • Conexão ao processo: ¼” BSP.
  • Temperatura máxima no processo: 100ºC.
  • Temperatura ambiente máxima: 70ºC.
  • Capacidade elétrica: 10A @ 125 VCA e 5A @ 250VCA – não indutivo
  • Uso em processos de: Refrigerantes com Flúor como R12, R22, R40 e R134A,ar, óleo e água.
Categorias: ,

Pressostatos de baixo custo fabricado pela Waaree Instruments, empresa com certificado ISO 9001, distribuídos pela Skilltech possuem invólucro compacto com características suave. A aprovação CE confirma o padrão de qualidade mantido na sua fabricação.



Características:

Compacto, Econômico, Confiável e Seguro

Ajustável em campo, Rearme Automático, Resistente a Altas Temperaturas e Compatibilidade com a Maioria dos Meios de Aplicação.

Aplicações:

Controle de Pressão em Equipamentos de Refrigeração (R12, R22, R40 e R134A), Ar Condicionado, Caldeiras, Tratamento de Água, Sistemas de Controle de Incêndio, Lubrificação e Compressores.

Os Pressostatos da Série Utility/Utilitário, dispositivos de atuação eletro-mecânica simples, são fabricados de acordo com princípios básicos de operação.
Ao ajustarmos um ponto de atuação, quando a pressão chegar neste ponto, irá atuar o micro-switch que pode ligar ou desligar qualquer equipamento elétrico por ele controlado.
Os Pressostatos são compactos e de superfície lisa tornando-o muito atrativo esteticamente.
O ponto de atuação pode ser ajustável em campo sem a necessidade de nenhum padrão auxiliar, bastando ajustar o cursor na parte frontal do pressostato diretamente na faixa indicativa
Dependendo da característica do pressostato, a banda morta pode ser fixa ou ajustável. Para cada aplicação, que depende do ambiente físico, são projetadas as melhores opções para o micro-switch, para o fole e para o invólucro, pois os invólucros do pressostato são confeccionados em micro-switch altamente confiáveis e o fole de liga bronze fosforoso têm compatibilidade com a maioria das aplicações industriais.
Bloco terminal para conexões elétricas está disponíveis para todos os pressostatos da série Utitário.
Capacidade para suportar altas temperaturas, escalas com exatidão e repetitividade asseguram que o instrumento tenha uma grande credibilidade e performance.
Acompanha um suporte para facilitar a montagem e instalação.



Especificações técnicas:



Faixas de operação: vide tabela abaixo.

Diferencial e banda morta: fixa e ajustável.

Repetividade: ±2% FSR.

Precisão da Escala: ±5% FSR.

Grau de proteção: IP 32.

Contato: SPDT tipo micro-switch.

Elemento sensor: fole em bronze fosforoso.

Montagem: direta ou fixação em painel.

Conexão ao processo: ¼” BSP.

Temperatura máxima no processo: 100ºC.

Temperatura ambiente máxima: 70ºC.

Capacidade elétrica: 10A @ 125 VCA e 5A @ 250VCA – não indutivo

Uso em processos de: Refrigerantes com Flúor como R12, R22, R40 e R134A,ar, óleo e água.



Pressostato



Modelo Faixa de Pressão em Bar Diferencial Bar Pressão Máxima do Fole [Bar]
Min. Max. Min. Max.
UT 3 0 3 0,2 1,5 16,5
*UT 6 0 6 0,6 4 16,5
UT 10 0 10 1 3 16,5
UT 16 3 16 1 4 35
UT 20 8 24 2 5 35
*UT 30 5 30 5 10 35

*Reset Manual



Modelo Faixa de Operação em Bar Diferencial Bar Pressão de Linha
Min. Max. Min. Max.
UT DP 4 0.5 4 0.4 12



Outros Produtos Fabricador Pela Waaree: Linha completa de Manômetros e Chaves de Nível.

Aprovação ISO 9000
