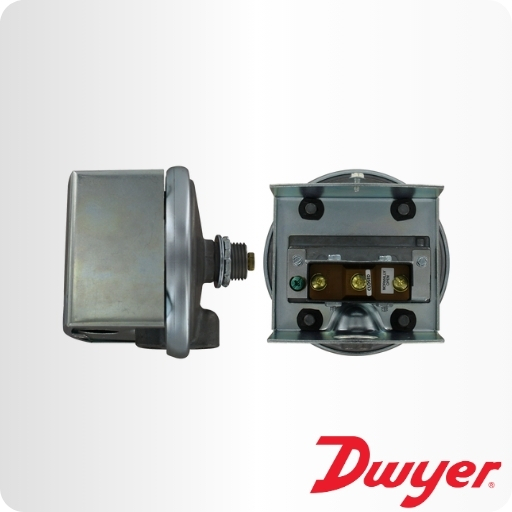

Essencial no uso em ambientes industriais, a Série 1800, distribuída pela Skilltech, combina tamanho reduzido com baixo custo e repetitividade de 2%, proporcionando precisão adequada para a maioria das aplicações. O ponto de ajuste no interior da caixa permite a montagem do pressostato de um lado de uma parede ou painel com ajuste facilmente acessado pelo outro lado. Listado UL e CSA, com aprovação FM.
ESPECIFICAÇÕES TÉCNICAS
Aplicação: Ar e gases não combustíveis compatíveis com as partes em contato com o processo.
Materiais em Contato com o Processo: Consulte a Skilltech.
Limites de Temperatura: -34 a 82,2ºC (-30 a 180ºF). 1823-00: -28,9 a 82,2ºC (-20 a 180ºF).
Limites de Pressão: Contínua 68,95 kPa (10 psig). Surto 172,4 kPa (25 psig).
Tipo de Contato: SPDT duas vias de pólo único.
Repetitividade: ±2%.
Capacidade Elétrica: 15A @ 120-480 VCA, 60 Hz. Resistiva 1/8 HP @ 125 VCA, 1/4 HP @ 250 VCA, 60 Hz. Deriva para 10A em operações com altas taxas de ciclagem.
Conexões Elétricas: Tipo 3 parafusos, comum, normalmente aberta e normalmente fechada.
Conexões ao Processo: 1/8” NPT-F.
Orientação da Montagem: Diafragma na posição vertical. Consulte a Skilltech para orientações diferentes.
Ajuste do Ponto de Atuação: Tipo parafuso no interior da caixa de montagem.
Peso: 595 g.
Órgãos de Aprovação: CE, UL, CSA, FM.
ATENÇÃO: PARA USO SOMENTE COM AR OU GASES COMPATÍVEIS COM AS PARTES EM CONTATO COM O PROCESSO
PRESSOSTATOS SÉRIE 1823
MODELOS, FAIXAS DE OPERAÇÃO E BANDAS MORTAS
|
Modelo No.
|
Faixa de Operação
Polegadas H2O |
Banda Morta Aproximada | |
| No Ponto de
Ajuste Mínimo |
No Ponto de
Ajuste Máximo |
||
| 1823-00 | 0,07 a 0,22 | 0,05 | 0,05 |
| 1823-0 | 0,15 a 0,5 | 0,06 | 0,06 |
| 1823-1 | 0,3 a 1,0 | 0,08 | 0,08 |
| 1823-2 | 0,5 a 2,0 | 0,10 | 0,12 |
| 1823-5 | 1,5 a 5,0 | 0,14 | 0,28 |
| 1823-10 | 2,0 a 10 | 0,18 | 0,45 |
| 1823-20 | 3 a 22 | 0,35 | 0,70 |
| 1823-40 | 5 a 44 | 0,56 | 1,10 |
| 1823-80 | 9 a 85 | 1,30 | 3,0 |
| Caixa Fundida à Prova de Explosão: Base moldada em ferro latonado. Caixa à prova de explosão, obedecendo à norma NEMA-7&9. Nos pedidos, mude o número da base para 1824 e acrescente o sufixo –CN. Exemplo: 1824-1 –CN. |
||
| Construção Ambiental MIL: Modelo 1820 não listado pode ser fornecido com um contato vedado especial embutido para proteger contra umidade elevada, fungos e/ou aplicações militares. Semelhante ao modelo 1823 com exceção da banda morta ligeiramente mais ampla e alguns pontos de ajuste mais baixos pode não ser possível. Nos pedidos, acrescente o sufixo -MIL.
Exemplo: 1820-2-MIL.
Suporte para Montagem No. A-389: Fabricado em aço 16 ga, galvanizado e imerso em dicromato para conferir resistência à corrosão.
|
||
