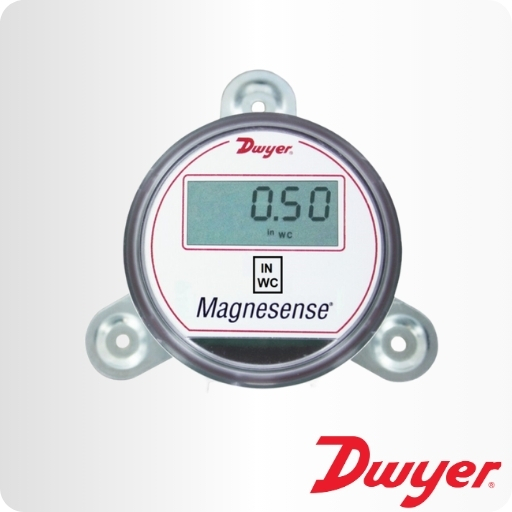

O Transmissor de Pressão Diferencial Magnesense™ Série MS, distribuído pela Skilltech, é extremamente versátil na monitoração da pressão e da velocidade do ar. Seu invólucro compacto possui características especiais como:
– Faixas inglesas ou métricas selecionáveis em campo
– Display LCD que pode ser incrementado em campo
– Amortecimento ajustável do sinal de saída (com mostrador digital – opcional)
– Capacidade de selecionar uma saída com função quadrática para uso com Tubo de Pitot ou outros sensores de fluxo semelhantes.
Alem destas características, a tecnologia do sensor magnético proporciona excepcional desempenho em operações de longa duração, tornando o Magnesense™ a solução ideal para uma grande variedade de aplicações de pressão e fluxo.
ESPECIFICAÇÕES TÉCNICAS
| Aplicações: | Ar e gases compatíveis não combustíveis. | |
| Materiais em Contato com o Processo: | Consulte a Skilltech. | |
| Classe de Exatidão: | ±1% para 0.25″ (50 Pa), 0,5″ (100 Pa), 2″ (500 Pa), 5″ (1250 Pa), 10″ (2 kPa),
15″ (3 kPa), 25″ (5 kPa) ± 2% para 0.1″ (25 Pa), 1″ (250 Pa) e escalas bi-direcionais. |
|
| Estabilidade: | + 1% fundo da escala por ano. | |
| Limites de Temperatura: | -18 a 66°C (0 a 150°F). | |
| Limites de Pressão: | ||
| De trabalho: | 1psi máximo; | |
| De teste: | até 10 psi. | |
| Alimentação: | 10 a 35 VCC (2 fios); 17 a 36 VCC ou isolado 21,6 a 33 VCA (3 fios). | |
| Sinais de Saída: | 4 a 20 mA – 2 fios (0 a 10 V – 3 fios – opcional). | |
| Tempo de Resposta:
|
Ajustável em campo 0,5 a 15 segundos tempo constante. Proporciona um tempo de resposta 95% de 1,5 a 45 segundos. | |
| Ajustes de Zero e Span: | através de tecla digital. | |
|
Resistência da Malha fechada:
|
||
| Saída de Corrente: | 0 a 1250Ω no máximo. | |
| Saída de Tensão: | carga de resistência mínima de 1kΩ. | |
| Consumo de Corrente: | 40 mA no máximo. | |
| Mostrador Digital (Opcional): | 4 dígitos LCD. | |
|
Conexões Elétricas:
|
||
| 4 a 20 mA, 2 fios: Bloco Terminal Estilo Europeu para 16 a 26 AWG. | ||
| 0 a 10 V, 3 fios: Bloco Terminal Estilo Europeu para 16 a 22 AWG. | ||
| Entrada de Força:
|
Rosca de ½” NPS. Acessório: (A-151) Borracha passante de vedação para cabos de 5 a 10mm de diâmetro. | |
| Conexões ao Processo: | Tubo com diâmetro interno de 5mm (3/16”) e diâmetro externo de 9mm no máximo. | |
| Classificação do Invólucro: | NEMA 4X (IP65). | |
| Montagem: | Com o diafragma na posição vertical. | |
| Peso: | 230 gramas. | |
| Órgãos de Aprovação: | CE | |
OPÇÕES DE MODELOS
| Modelo | Saída | Faixas Selecionáveis | //////////////////////////// |
| MS-121 | 4 a 20 mA | 0,1”, 0,25”, 0,5” (25, 50,100 Pa) | Transmissor |
| MS-121-LCD | 4 a 20 mA | 0,1”, 0,25”, 0,5” (25, 50,100 Pa) | Transmissor com indicação Digital |
| MS-111 | 4 a 20 mA | 1”, 2”, 5” (200, 500,1250 Pa) | Transmissor |
| MS-111-LCD | 4 a 20 mA | 1”, 2”, 5” (200, 500,1250 Pa) | Transmissor com indicação Digital |
| MS-131 | 4 a 20 mA | 0 a 10”H2O (2 KPa) | Transmissor |
| MS-131-LCD | 4 a 20 mA | 0 a 10”H2O (2 KPa) | Transmissor com indicação Digital |
| MS-141 | 4 a 20 mA | 0 a 15”H2O (3 KPa) | Transmissor |
| MS-141-LCD | 4 a 20 Ma | 0 a 15”H2O (3 KPa) | Transmissor com indicação Digital |
| MS-151 | 4 a 20 mA | 0 a 25”H2O (5 KPa) | Transmissor |
| MS-151-LCD | 4 a 20 mA | 0 a 25”H2O (5 KPa) | Transmissor com indicação Digital |
| MS-021 | 4 a 20 mA | ±0,1”, 0,25”, 0,5” (25, 50, 100 Pa) | Transmissor |
| MS-021-LCD | 4 a 20 mA | ±0,1”, 0,25”, 0,5” (25, 50, 100 Pa) | Transmissor com indicação Digital |
| MS-XX2 | Com ponta de pressão estática para dutos (mudar o último dígito de 1 para “2”) | ||
Acessório Opcional:
A-435 – Display LCD para os Transmissores. Pode ser incrementado em campo.
Um só Instrumento para todas as suas Aplicações de
Pressão e Velocidade do Ar
O Padrão Ideal para Automação Industrial
