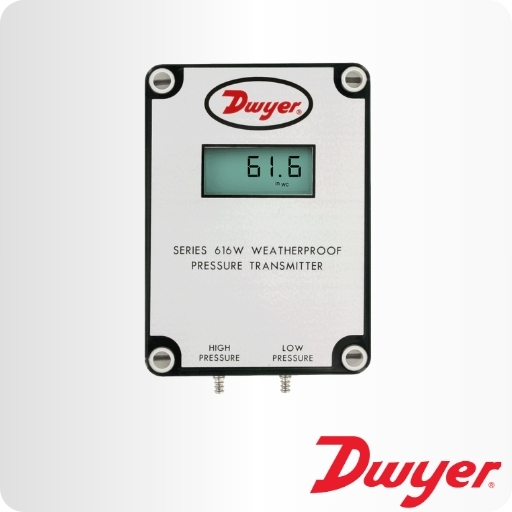

TRANSMISSOR DE PRESSÃO DIFERENCIAL SÉRIE 616W
Invólucro NEMA 4X, Precisão de 0,25% Fundo de Escala
Com o Transmissor de Pressão Diferencial Série 616W, pressões positivas, negativas e diferenciais podem ser medidas com uma precisão de ±0,25% fundo de escala. Seu invólucro é construído em policarbonato com classificação NEMA 4X (IP66) e operam detectando a pressão do ar e gases compatíveis, enviando em seguida um sinal de saída padrão de 4-20 mA.
Seu design permite operação em circuitos de corrente de 2 fios. Uma ampla gama de modelos está disponível, calibrados de fábrica para faixas específicas. Os controles de span e zero são utilizados para verificar a calibração e não devem ser usados para alterar a faixa de forma significativa. O display LCD permite a indicação local da pressão.
BENEFÍCIOS / CARACTERÍSTICAS
- Invólucro com classificação NEMA 4X, oferece proteção em ambientes adversos, permitindo monitoramento ao ar livre ou em áreas com poeira e partículas.
- O display LCD de fácil leitura fornece alertas locais imediatos, permitindo ações corretivas rápidas para evitar que o problema se torne generalizado.
- Os controles de zero e span permitem verificações de calibração simples, reduzindo o tempo de instalação para iniciar a operação do dispositivo.
APLICAÇÕES
- Coleta de poeira.
- HVAC externo.
- Equipamentos em telhados.
ESPECIFICAÇÕES
Aplicação: Ar e gases não combustíveis e compatíveis.
Materiais em contado com o processo: Para mais informações onsulte-nos.
Precisão: ±0,25% do fundo de (25°C), precisão do mostrador ±0,5%.
Estabilidade: ±1% do fundo de escala/ano.
Limites de Temperatura: -20 a 70°C (-4 a 158°F).
Limites de Pressão: Ver tabela.
Requisitos de Alimentação: 10-36 VCC (2 fios), 17-36 VCC ou isolado 21,6-33 VCA (3 fios).
Sinal de Saída: 4-20 mA (2 fios), 0-5 VCC ou 0-10 VCC (3 fios).
Ajustes de Zero e Span: Botões de pressão.
Resistência de malha fechada: Saída de corrente: 0 a 1250 Ω máx.; Saída de tensão: Resistência mínima de carga de 1 kΩ.
Consumo de Corrente: 21 mA máx. contínuo.
Conexões Elétricas: Bloco de terminais com parafuso, removível de 4 fios para fios de 16 a 26 AWG.
Conexões ao Processo: Bico duplo tipo espiga para tubos de borracha ou vinil com diâmetro interno de 1/8˝ e 3/16˝ (3,12 e 4,76 mm).
Classificação do invólucro: NEMA 4X (IP66).
Orientação de Montagem: Qualquer orientação.
Peso: Sem LCD: 253 gramas; Com LCD: 269 gramas.
Conformidade: CE.
TABELA DE MODELOS
| Modelo | Faixa | Pressão Máxima |
| 616W-2-LCD | 0 a 6 pol H2O | 4,5 psig |
| 616W-3-LCD | 0 a 10 pol H2O | 4,5 psig |
| 616W-4-LCD | 0 a 20 pol H2O | 6 psig |
| 616W-5-LCD | 0 a 40 pol H2O | 25 psig |
| 616W-6-LCD | 0 a 100 pol H2O | 25 psig |
| 616W-20B-LCD | 0 a ±10 pol H2O | 4,5 psig |
| 616W-3M-LCD | 0 a 2,5 kPa | 31,0 kPa |
| Nota: Modelos com “M” no número indicam unidades métricas. | ||
OPÇÕES
| Para encomendar, adicione o sufixo: | Descrição |
| NIST | Certificado de calibração rastreável ao NIST |
| Exemplo: 616W-3-LCD-NIST. | |
