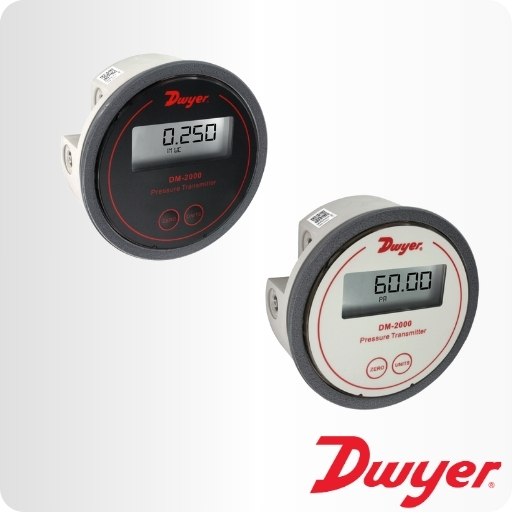

Transmissor de Pressão Diferencial com Indicação Digital Série DM 2000

Nas mesmas dimensões do Manômetro Magnehelic® de Pressão Diferencial

Aplicação: Ar e gases compatíveis não combustíveis.

Materiais em Contato com o Processo: Consulte a Skilltech.

Classe de Exatidão: ± 1% fundo da escala, a 21,11°C (70°F).

Estabilidade: ± 1% fundo da escala/ano.

Limites de Temperatura: -6,67 a 48,9°C (20 a 120°F).

Limites de Pressão: 0,69 bar (10 psig).

Efeitos Térmicos: ± 0,099 fundo da escala/°C (0,055 fundo da escala/°F).

Alimentação: 10-35 VCC (2 fios).

Sinal de Saída: 40 a 20 mA.



O Transmissor de Pressão Diferencial Série DM-2000, distribuído pela Skilltech, mede a pressão do ar e de gases compatíveis, enviando um sinal de saída padrão de 4 a 20 mA. O invólucro do DM-2000 foi especialmente projetado para ser montado no furo do mesmo diâmetro do Manômetro de Pressão Diferencial Magnehelic®. Encontra-se disponível em uma ampla variedade de modelos, com calibração de fábrica, para faixas específicas.



As conexões de pressão são inerentes ao invólucro moldado em plástico e fibra de vidro, tornando a instalação rápida e fácil. O botão digital simplifica a calibração em relação aos potenciômetros giratórios típicos. Um mostrador digital opcional de 3,5 dígitos LCD exibe as unidades de medida e processo.

ESPECIFICAÇÕES TÉCNICAS

Aplicação: Ar e gases compatíveis não combustíveis.

Materiais em Contato com o Processo: Consulte a Skilltech.

Classe de Exatidão: ± 1% fundo da escala, a 21,11°C (70°F).

Estabilidade: ± 1% fundo da escala/ano.

Limites de Temperatura: -6,67 a 48,9°C (20 a 120°F).

Limites de Pressão: 0,69 bar (10 psig).

Efeitos Térmicos: ± 0,099 fundo da escala/°C (0,055 fundo da escala/°F).

Alimentação: 10-35 VCC (2 fios).

Sinal de Saída: 40 a 20 mA.

Ajustes de Zero e Span: Teclado Digital (push-button)

Resistência de Malha: 0 a 1250 ohms CC no máximo.

Consumo de Corrente: 38 mA no máximo.

Conexões Elétricas: Bloco terminal em parafuso.

Mostrador Digital: 3,5 dígitos LCD com 0,7” de altura (17,78mm).

Conexões ao Processo: Tubulação com diâmetro de 1/8”.

Montagem: Vertical.

Peso: 136 g (4,8 oz).

OPÇÕES DE MODELOS

Modelo Faixa em Pol H2O Faixa em Pa Faixa em MM H2O Faixa em mBar Faixa em kPa Faixa em PSI
DM-2001-LCD .100″ 24.9 2.54 .249
DM-2002-LCD .250” 62.2 6.35 .622
DM-2003-LCD .500” 124.3 12.70 1.243 .124
DM-2004-LCD 1.000″ 249 25.4 2.49 .249
DM-2005-LCD 2.00″ 497 50.8 4.97 .497
DM-2006-LCD 3.00″ 746 76.2 7.46 .746 .108
DM-2007-LCD 5.00″ 1243 127.0 12.43 1.243 .180
DM-2012-LCD .250-0-.250” 62.2-0-62.2 3.65-0-6.35 .622-0-.622
DM-2013-LCD .500-0-.500” 124.3-0-124.3 12.70-0-12.70 1.243-0-1.243



* Para modelos sem Display, remova o sufixo -LCD.



ACESSÓRIOS

Modelo
A-299 – Suporte para Montagem sobre Superfície
A-300 – Suporte para Montagem Embutida
