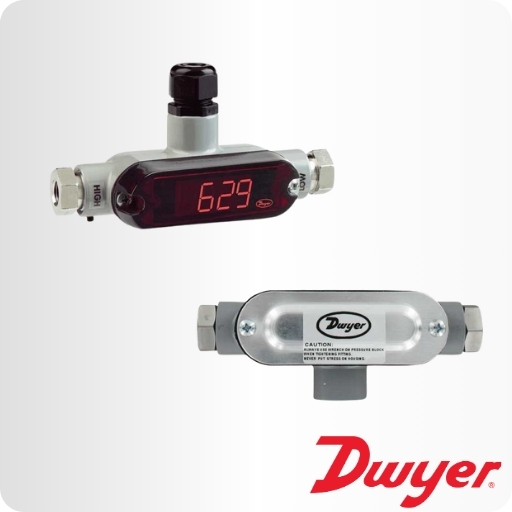

Transmissor de Pressão Diferencial Série 629

Aplicação: Gases compatíveis e líquidos.

Materiais em Contato com o Processo: Aço inoxidável 316, 316L.

Classe de Exatidão: ±0,5% fundo da escala (inclui linearidade, histerese e repetitividade).

Limites de Temperatura: -18 a 93°C (0 a 200°F).

Limites de Temperatura Compensada: -18 a 79°C (0 a 175°F).

Limites de Pressão: Veja Tabela.





O Transmissor de Pressão Diferencial Série 629, distribuído pela Skilltech, monitora pressão diferencial de ar, gases compatíveis e líquidos com exatidão de 0,5%. O projeto emprega sensores de pressão duplos convertendo as alterações de pressão em um sinal de saída padrão de 4-20 mA para circuitos de dois fios. O pequeno volume interno e o mínimo de partes móveis resultam em excepcional resposta e confiabilidade. Os ajustes de zero e span em bloco terminal são facilmente acessados sob a tampa localizada na parte superior. O Transmissor de Pressão Diferencial Série 629 foi projetado em conformidade com a Norma NEMA-4X (IP66).



OPÇÕES DE MODELOS



Modelo Número

Limites de Pressão

Opção
Válvula de 3 vias para resfriamento/Chillers.

Faixa

(psid)

Pressão de

Operação (psid)*

Pressão

Máxima (psi)

629-02-CH-P2-E5-S1

629-03-CH-P2-E5-S1

629-04-CH-P2-E5-S1

629-05-CH-P2-E5-S1

10

25

50

100

20

50

100

200

100

250

250

500

*Pressões que excedam o limite da pressão de operação podem causar mudanças na calibração de

até ±3% fundo da escala.



ESPECIFICAÇÕES TÉCNICAS

Aplicação: Gases compatíveis e líquidos.

Materiais em Contato com o Processo: Aço inoxidável 316, 316L.

Classe de Exatidão: ±0,5% fundo da escala (inclui linearidade, histerese e repetitividade).

Limites de Temperatura: -18 a 93°C (0 a 200°F).

Limites de Temperatura Compensada: -18 a 79°C (0 a 175°F).

Limites de Pressão: Veja Tabela.

Efeitos Térmicos: 0,036%/°C (0,02%/°F).

Alimentação Elétrica: 13 a 35 VCC (2 fios).

Sinal de Saída: 4 a 20 mA.

Ajustes de Zero e Span: Potenciômetros acessíveis.

Tempo de Resposta: 50 milisegundos.

Resistência da Malha: CC; 0-1300 ohms no máximo.

Conexões Elétricas: Bloco terminal, rosca de 1/2″ NPT-F para conduíte.

Conexão ao Processo: 1/4” NPT-F.

Invólucro: Projetado em conformidade com a Norma NEMA 4X (IP66).

Orientação da Montagem: Qualquer posição.

Peso: 286 g (10,1 oz).
