Transmissor de Pressão Diferencial Série 668

  • Aplicação: Ar e gases não condutivos.
  • Precisão: ±1% fundo de escala (RSS) (inclui não-linearidade, histerese e não repetibilidade).
  • Faixa de Temperatura:
  • Operação: -18 a 65°C (0 a 150°F)
  • Armazenamento: -40 a 85°C (-40 a 185°F)
  • Limite de Pressão: 10 psig (0,69 bar).
  • Faixa de Temperatura Compensada: -18 a 65°C (0 a 150°F).

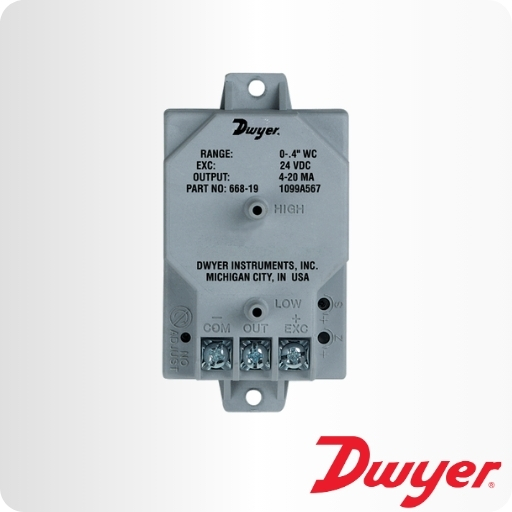

TRANSMISSOR DE PRESSÃO DIFERENCIAL COMPACTO Série 668

Faixas de 0 a 100 pol H₂O, Proteção contra Sobrecarga até 10 psig, Precisão de ±1%



Nosso Transmissor de Pressão Diferencial Série 668 de baixo custo é capaz de medir pressões baixas com uma precisão de ±1%, sendo ideal para a pressurização adequada de edifícios e controle de fluxo de ar. Os transmissores podem suportar até 10 psig de sobrepressão sem danos à unidade. O design do sensor de capacitância variável oferece excelente sensibilidade e estabilidade a longo prazo. Seu design compacto e leve facilita uma instalação simples e rápida. As unidades também possuem proteção contra polaridade reversa.

CARACTERÍSTICAS/BENEFÍCIOS

  • Boa precisão em faixas de baixa pressão, garantindo um excelente custo-benefício para manter o controle e minimizar condições fora de especificação.
  • Alta resistência à sobrepressão, evitando danos à unidade e reduzindo tempo desnecessário de manutenção.

APLICAÇÕES

  • Sistemas de Volume de Ar Variável (VAV)
  • Autoamação Predial
  • Sistemas de HVAC

TABELA DE MODELOS

Modelo

Faixa de Medição

Modelo Bidirecional

Faixa de Medição

668-1

0 a 0,25 pol H₂O

668-10

0 a ±0,1 pol H₂O

668-2

0 a 0,5 pol H₂O

668-11

0 a ±0,25 pol H₂O

668-3

0 a 1 pol H₂O

668-14

0 a ±2,5 pol H₂O

668-4

0 a 2,5 pol H₂O

668-17

0 a ±25 pol H₂O

668-5

0 a 5,0 pol H₂O





668-6

0 a 10 pol H₂O





668-7

0 a 25 pol H₂O





668-8

0 a 50 pol H₂O





668-9

0 a 100 pol H₂O





Nota: Para solicitar a unidade com tampa para conduíte, adicione “C” ao número do modelo.
Exemplo: 668C-1. Consulte-nos para informações adicionais.

ESPECIFICAÇÕES

  • Aplicação: Ar e gases não condutivos.
  • Precisão: ±1% fundo de escala (RSS) (inclui não-linearidade, histerese e não repetibilidade).
  • Faixa de Temperatura:
  • Operação: -18 a 65°C (0 a 150°F)
  • Armazenamento: -40 a 85°C (-40 a 185°F)
  • Limite de Pressão: 10 psig (0,69 bar).
  • Faixa de Temperatura Compensada: -18 a 65°C (0 a 150°F).
  • Efeito Térmico: 0,018% FS/°C (0,033% FS/°F).
  • Tensão de Alimentação: 12 a 30 VCC.
  • Saída: 4 a 20 mA, 2 fios.
  • Ajuste de Zero e Span: ±1 mA, não interativo.
  • Tempo de Resposta: < 60 ms.
  • Resistência de Loop: 0 a 800 Ω.
  • Conexão Elétrica: Bloco de terminais.
  • Conexão de Pressão: Engate de 3/16˝ OD para tubo de 1/4˝ ID.
  • Invólucro: Poliéster reforçado com fibra de vidro retardante de chama.
  • Peso: 85 gramas.
  • Aprovações: CE.

ACESSÓRIOS

Modelo

Descrição

A-489

Ponta de pressão estática reta de 4˝ com flange

A-302F-A

Ponta de pressão estática em aço inoxidável 303 com flange de montagem; para tubo de borracha ou plástico de 3/16˝ ID; profundidade de inserção de 4˝; inclui parafusos de montagem

OPÇÕES

Código de Pedido  Descrição
NISTCAL-PT1  Certificado de calibração rastreável ao NIST
