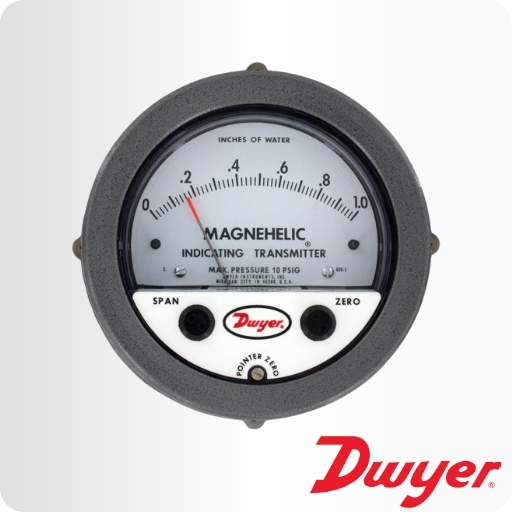

Transmissor/ Indicador de pressão Diferencial MAGNEHELIC Série 605

,

Benefícios/Características

Manômetro de fácil leitura: Permite visualização à distância.

Design patenteado: Resposta rápida a mudanças de pressão, sem atrasos em sinalização ou alertas em situações críticas.

Invólucro robusto e componentes de alta qualidade: Garante longa vida útil e minimiza o tempo de inatividade.

Bezel opcional em aço inoxidável: Possui o mesmo diâmetro de instalação do manômetro Magnehelic®, facilitando a atualização em campo para o transmissor indicador Série 605.

TRANSMISSOR INDICADOR DE PRESSÃO DIFERENCIAL MAGNEHELIC® Série 605
Indicador Analógico para Pressão Diferencial, Pressão Positiva e Vácuo



O Transmissor da Série 605 combina monitoramento visual e controle eletrônico de pressões diferenciais extremamente baixas. Ideal para aplicações de controle em sistemas HVAC de edifícios, é especialmente útil para manutenção de rotina ou resolução de problemas do sistema. Seu manômetro de fácil leitura é complementado por um sinal de controle de 4 a 20 mA de 2 fios, utilizando o design mecânico confiável do manômetro Magnehelic® e a tecnologia da Série 600. O design de 2 fios, com bloco de terminais na parte traseira, simplifica a conexão em qualquer circuito de controle 4-20 mA alimentado por uma fonte de 10-35 VDC.



Benefícios/Características

Manômetro de fácil leitura: Permite visualização à distância.

Design patenteado: Resposta rápida a mudanças de pressão, sem atrasos em sinalização ou alertas em situações críticas.

Invólucro robusto e componentes de alta qualidade: Garante longa vida útil e minimiza o tempo de inatividade.

Bezel opcional em aço inoxidável: Possui o mesmo diâmetro de instalação do manômetro Magnehelic®, facilitando a atualização em campo para o transmissor indicador Série 605.



Aplicações

 Monitoramento de pressões em dutos, salas ou em todo o edifício.

Monitoramento de filtros.

Indicação local de pressões em salas limpas, com envio de sinal de processo para a sala de controle.



Especificações



Especificações do Manômetro

Aplicação: Ar e gases compatíveis não combustíveis.

Materiais em Contato com o processo: Consulte a fábrica.

Precisão: Veja a tabela.

Estabilidade: ±1% FS/ano.

Limites de Pressão: Veja a tabela.

Limites de Temperatura: -6,67 a 48,9°C (20 a 120°F)

Conexões de Processo: Rosca fêmea NPT de 1/8”.

Tamanho: Diâmetro do mostrador: 101,6 mm (4”).

                  Dimensões externas: 127 mm (5″) OD x 68,3 mm (2-11/16″).

                  Bezel em aço inoxidável (-SS): 120,7 mm(4-3/4″) OD x 67,5 mm (2-21/32″).

Peso: 811 gramas.

Aprovações: CE.



Especificações do Transmissor

Precisão: Veja a tabela (inclui linearidade, histerese e repetibilidade).

Limites de Temperatura: -6,67 a 48,9°C (20 a 120°F).

Faixa de Temperatura Compensada: 0 a 48,9°C (32 a 120°F).

Efeito Térmico: ±0,045% FS/°C (±0,025% FS/°F).

Requisitos de Alimentação: 10-35 VDC (2 fios).

Sinal de Saída: 4-20 mA.

Ajustes de Zero e Span: Potenciômetros protegidos.

Resistência do Circuito: CC: 0 a 1250 Ω máx.

Consumo de Corrente: CC: 38 mA máx.

Conexões Elétricas: Bloco de terminais com parafusos.

Orientação de Montagem: Diafragma na posição vertical. Consulte a fábrica para outras orientações de posição.



Tabela de Modelos

Modelo

Faixa em Pol H2O w.c.

Pressão Máxima

Precisão Elétrica ±%

Precisão  Mecânica ±%

605-00N

0,05 – 0 – 0,2

10 psi (68,95 kPa)

4

4

605-11

0 a ±0,25

10 psi (68,95 kPa)

2

3

605-0

0 a 0,5

10 psi (68,95 kPa)

2

3

605-1

0 a 1,0

10 psi (68,95 kPa)

2

2

605-2

0 a 2,0

2 psi (13,79 kPa)

0,5

2

605-3

0 a 3,0

2 psi (13,79 kPa)

0,5

2

605-6

0 a 6,0

2 psi (13,79 kPa)

0,5

2

605-10

0 a 10

2 psi (13,79 kPa)

0,5

2

605-20

0 a 20,0

11 psi (75,8 kPa)

0,5

2

605-30

0 a 30

11 psi (75,8 kPa)

0,5

2

605-50

0 a 50

11 psi (75,8 kPa)

0,5

2

605-12

0 a ±60

10 psi (68,95 kPa)

4

4

605-13

0 a ±100

10 psi (68,95 kPa)

2

2

605-60PA

0 a 60

10 psi (68,95 kPa)

2

4

605-125PA

0 a 125

10 psi (68,95 kPa)

2

3

605-250PA

0 a 250

10 psi (68,95 kPa)

2

2

605-500PA

0 a 500

2 psi (13,79 kPa)

0,5

2



Opções

Para realizar o pedido, adicione o sufixo

Descrição

-NIST

Certificado de calibração rastreável pelo NIST.

-SS

Bezel em aço inoxidável 304 escovado. Compatível com a instalação padrão do manômetro Magnehelic®.

Exemplo: 605-3-SS



Acessórios

Modelo

Descrição

A-298

Suporte de alumínio plano para montagem embutida.

A-370

Suporte de montagem para transmissor da Série 605 em montagem embutida. O transmissor é fixado ao suporte, que por sua vez é montado sobre uma superfície. Feito de aço com acabamento em epóxi cinza texturizado.
