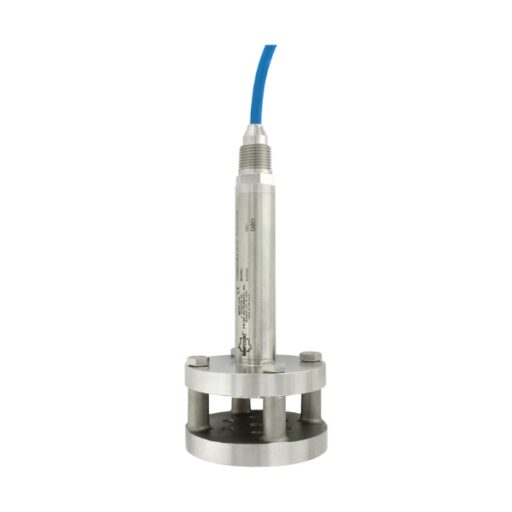

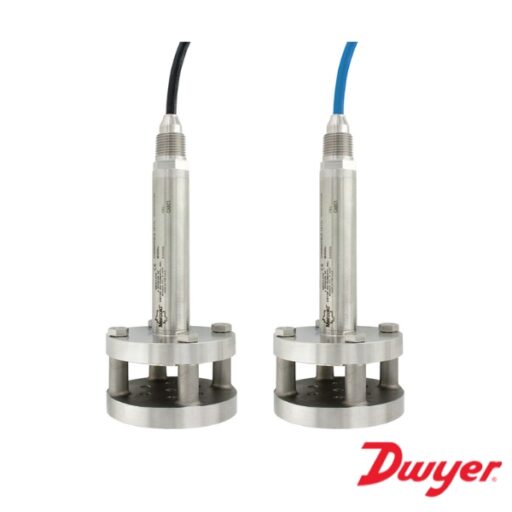

Os Transmissores de Nível Submersíveis Séries PBLT2 e PBLTX, distribuídos pela Skilltech, são fabricados com o objetivo de proporcionar anos de operação livres de manutenção mesmo sob condições das mais rigorosas. Os Transmissores PBLT2 e PBLTX medem a altura de líquidos acima de sua posição no tanque compensando a pressão atmosférica. Os transmissores consistem de um elemento sensor piezorresistivo acondicionado em um invólucro de aço inoxidável 316. São perfeitos para aplicações envolvendo água servida e esgotos com características que protegem o instrumento nessas aplicações rigorosas.
O amplo diâmetro do diafragma de vedação em aço inoxidável 316 evita obstruções e confere resistência aos danos causados por sólidos em flutuação.
O Modelo PBLT2 incorpora proteção contra relâmpagos e sobretensão utilizando uma avançada tecnologia de pára-raios duplo, com aterramento do invólucro, eliminando tanto os surtos de sobretensão como as descargas repentinas que atingem o solo em virtude dos raios (a proteção contra surtos não é garantida e não está coberta pela garantia).
O Modelo PBLTX possui aprovação UL intrinsecamente seguro para uso em locais de risco quando usado com a barreira adequada.
Os transmissores vêm equipados com um cabo de submersão blindado e ventilado com resistência a tração de 270 libras (9,07 kg). Um tubo de respiração no interior do cabo compensa automaticamente as alterações da pressão atmosférica acima do tanque. A ventilação é protegida por um filtro livre de manutenção, que impede a entrada de partículas e gotas de água no transdutor.
CARACTERÍSTICAS IMPORTANTES
- Excelente compatibilidade química com a construção em aço inoxidável 316 e o cabo em ETFE
- Proteção contra relâmpagos e surtos nos modelos PBLT2
- Filtro de ventilação livre de manutenção
- Aprovação UL intrinsecamente seguro nos modelos PBLTX
- Diafragma de vedação em aço inoxidável 316, com amplo diâmetro, antiobstrução
APLICAÇÕES
- Monitoração de águas servidas: fossas de esgoto, clarificadores, digestores
- Monitoração de reservatórios de alume
- Monitoração de reservatórios de produtos químicos
- Monitoração de tanques de óleo
- Monitoração de caieiras
- Monitoração de caldeiras
- Monitoração de represas
ESPECIFICAÇÕES TÉCNICAS
| Aplicação: | Líquidos compatíveis com as partes em contato com o processo. |
| Materiais em Contato com o Processo: | Invólucro em Aço Inoxidável 316 e 316L e Buna-N. Cabo em ETFE ou poliuretano. |
| Classe de Exatidão: | ±0,25% fundo da escala (inclui linearidade, histerese e repetividade). |
| Limites de Temperatura: | Modelo PBLT2: -18 a 93°C (0 a 200°F).
Modelo PBLTX: -18 a 80°C (0 a 176°F). |
| Faixa de Temperatura Compensada: | Modelo PBLT2: -18 a 82°C (0 a 180°F).
Modelo PBLTX: -18 a 80°C (0 a 176°F). |
| Efeitos Térmicos: | ±0,02% fundo da escala /ºC. |
| Limite de Pressão: | 2 X fundo da escala. |
| Alimentação: | Modelo PBLT2: 13 a 30 VCC.
Modelo PBLTX: 10 a 28 VCC. |
| Sinal de Saída: | 4-20 mA CC, 2 fios. |
| Tempo de Resposta: | 50 m/segundos. |
| Resistência Máxima de Malha Fechada: | 900 ohms. |
| Conexão Elétrica: | Fio flexível. |
| Posição da Montagem: | Suspenso no tanque, abaixo do nível a ser medido. |
| Proteção Elétrica: | Modelo PBLT2: Proteção contra relâmpago e surto.
Modelo PBLTX: Nenhuma. |
| Peso: | 2,0 kg. |
| Órgãos de Aprovação: | Modelo PBLT2: Nenhum.
Modelo PBLTX: CE, UL intrinsecamente seguro para Classe I Div. 1. Grupos A, B, C, D: Classe II, Div. 1. Grupos E, F, G: Classe III, Div. 1. (De acordo com o projeto 01-700797-00). |
| Opções: | Aprovação para Intrinsecamente Seguro: Troque o número dos Modelos de PBLT2 para PBLTX. |
| Faixas especiais ou comprimentos dos cabos – Consulte a Skilltech. |
OPÇÕES DE MODELOS
| Modelo
Número |
Faixa de operação
PSI / MH2O / Pés CA |
Comprimento do Cabo
Pés (metros) |
Tipo de Cabo | Preço |
| PBLT2-5-40 | 5 / 3.52 / 11.54 | 40 (12.2) | ETFE | |
| PBLT2-10-40 | 10 / 7.04 / 23.09 | 40 (12.2) | ETFE | |
| PBLT2-15-60 | 15 / 10.56 / 34.63 | 60 (18.3) | ETFE | |
| PBLT2-20-60 | 20 / 14.08 / 46.18 | 60 (18.3) | ETFE | |
| PBLT2-5-40-PU | 5 / 3.52 /11.54 | 40 (12.2) | Poliuretano | |
| PBLT2-10-40-PU | 10 / 7.04 / 23.09 | 40 (12.2) | Poliuretano | |
| PBLT2-15-60-PU | 15 / 10.56 / 34.63 | 60 (18.3) | Poliuretano | |
| PBLT2-20-60-PU | 20 / 14.08 / 46.18 | 60 (18.3) | Poliuretano | |
| PBLTX | Modelos Intrinsecamente Seguros | |||
